Ｎ ＢＯＸ カーナビ取り付け

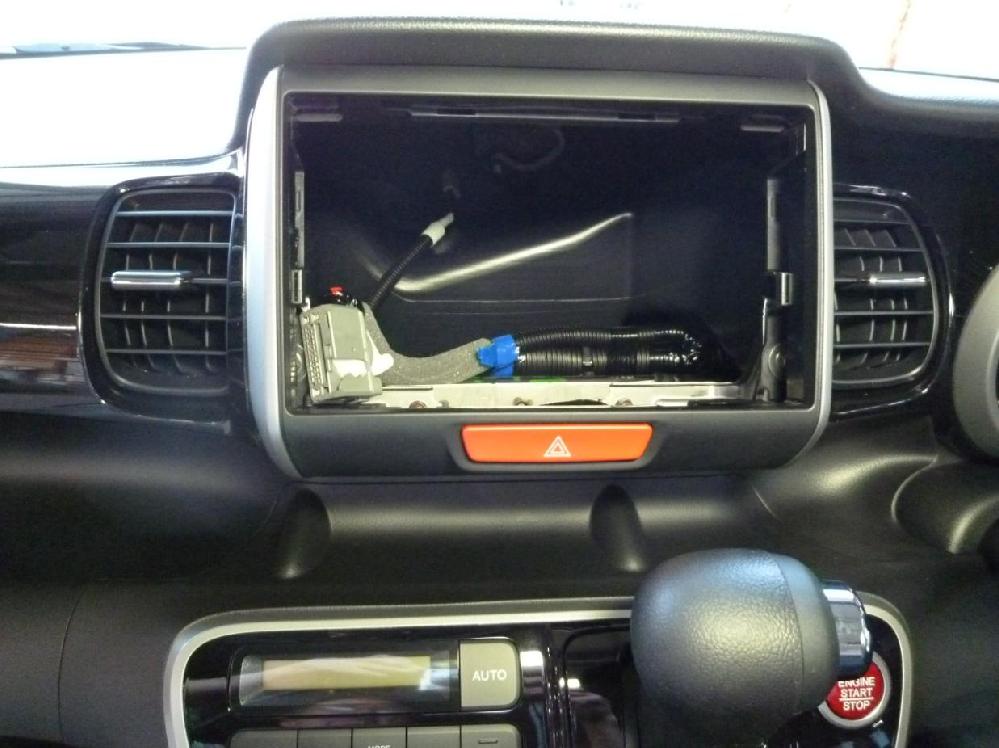

新車 Ｎ ＢＯＸ カスタム オーディオレス 車です。

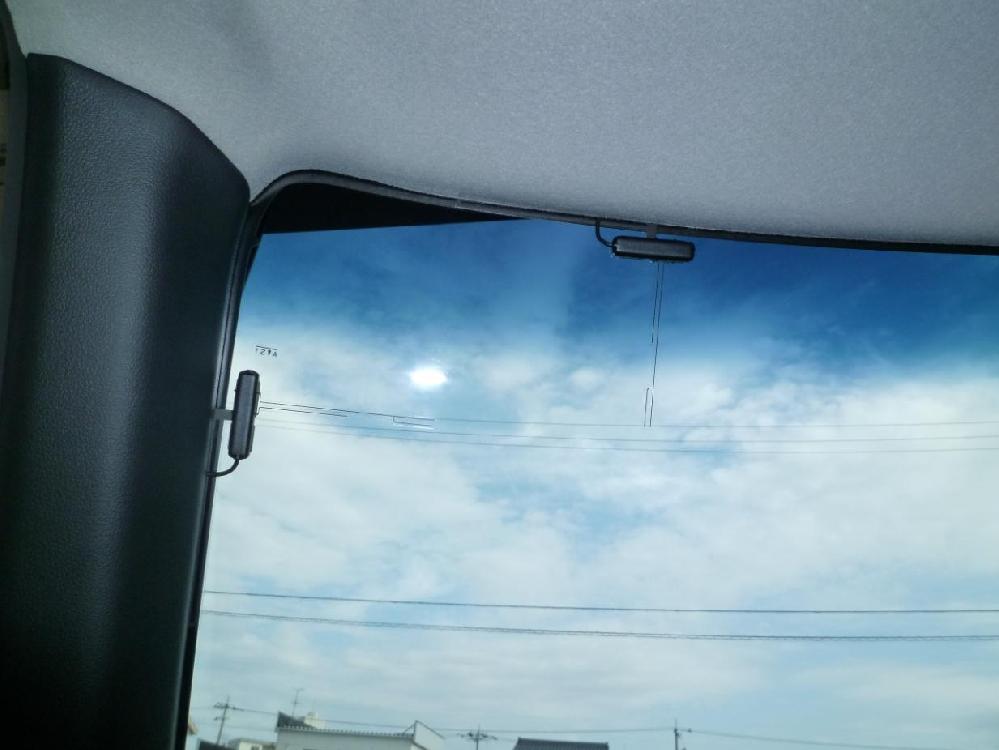

地デジ フィルムアンテナを左側から貼り付けを始めます。

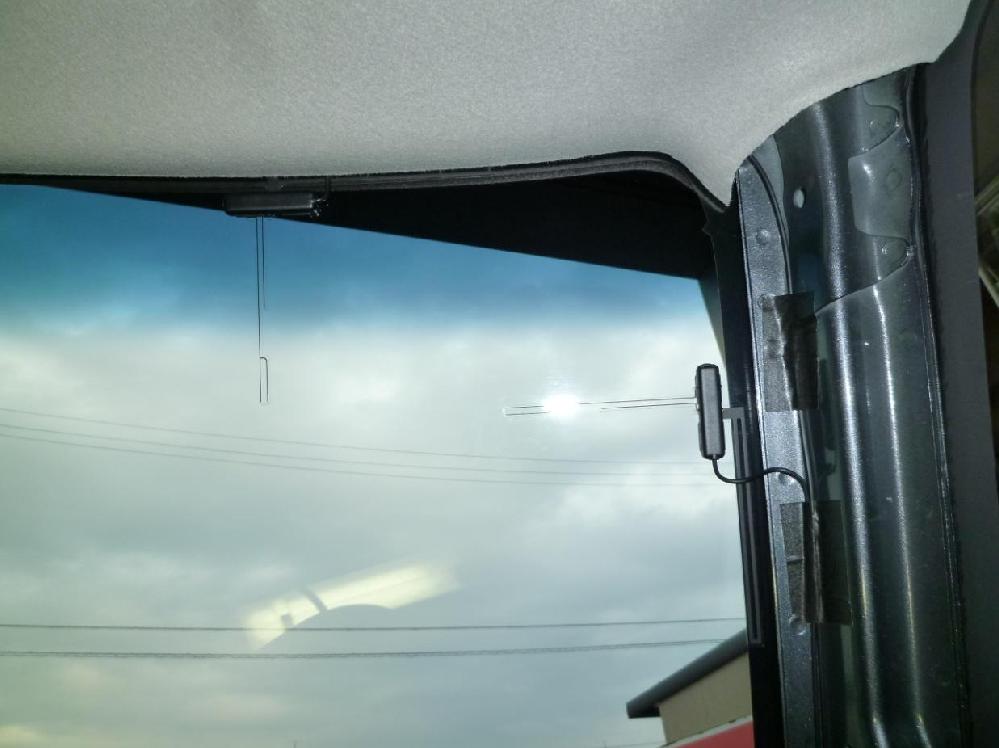

次に右側のフィルムアンテナを貼り付けます。
フィルムアンテナの配線はピラーに確実に固定をしていきます。

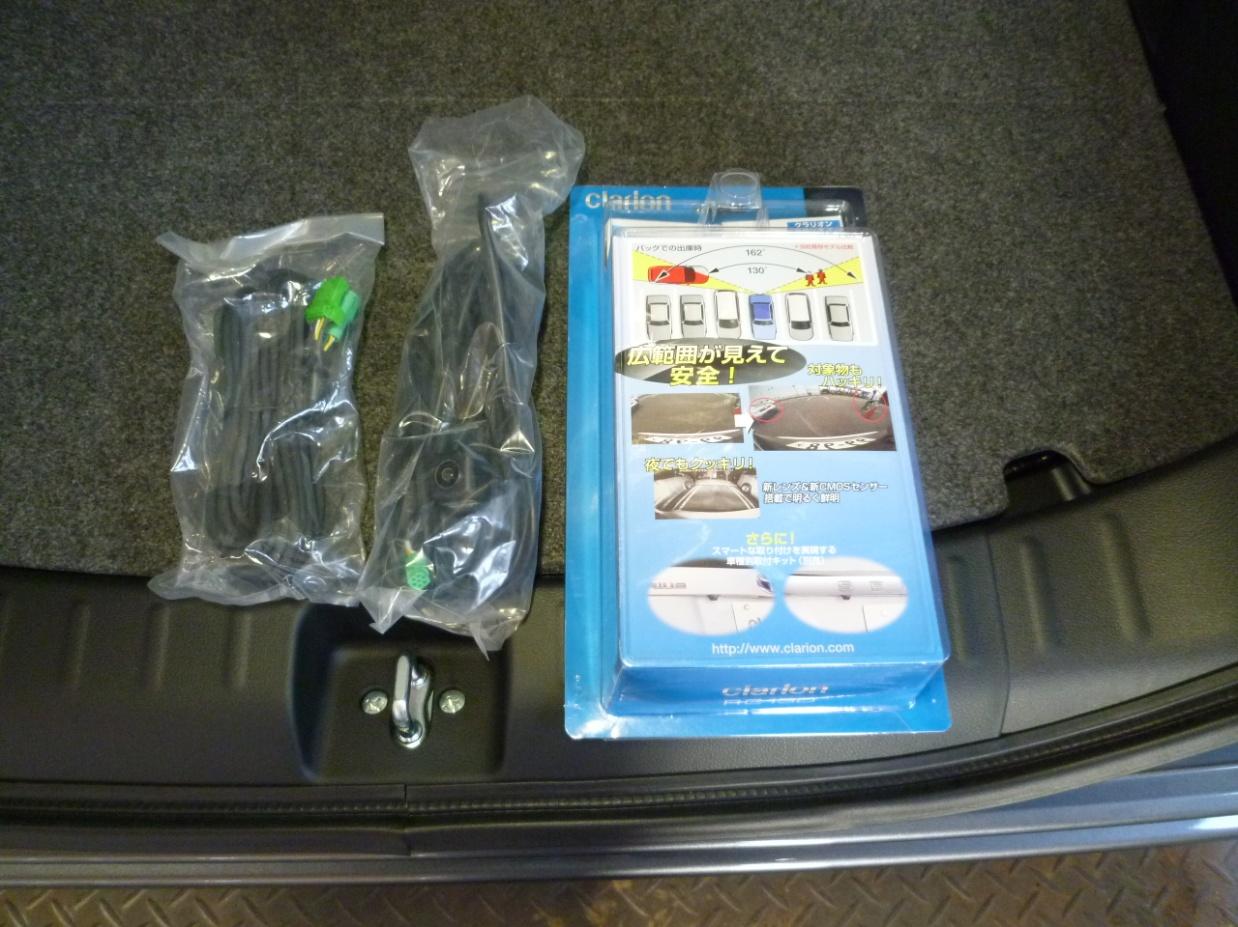

バックカメラも取り付けます。

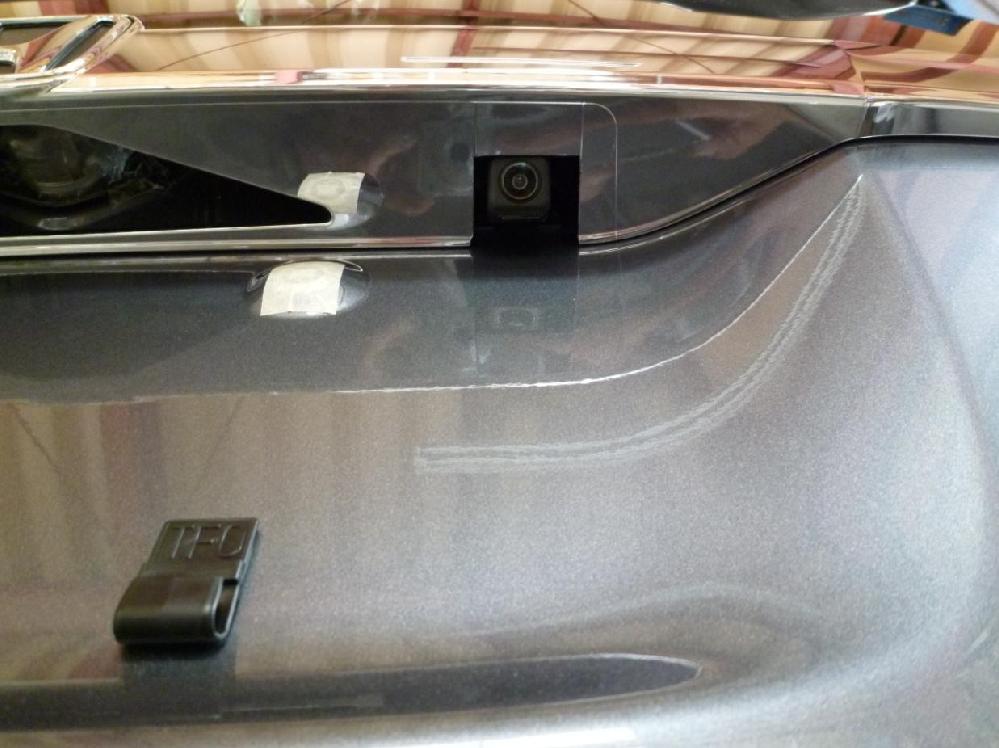

この位置にバックカメラを取り付けました。

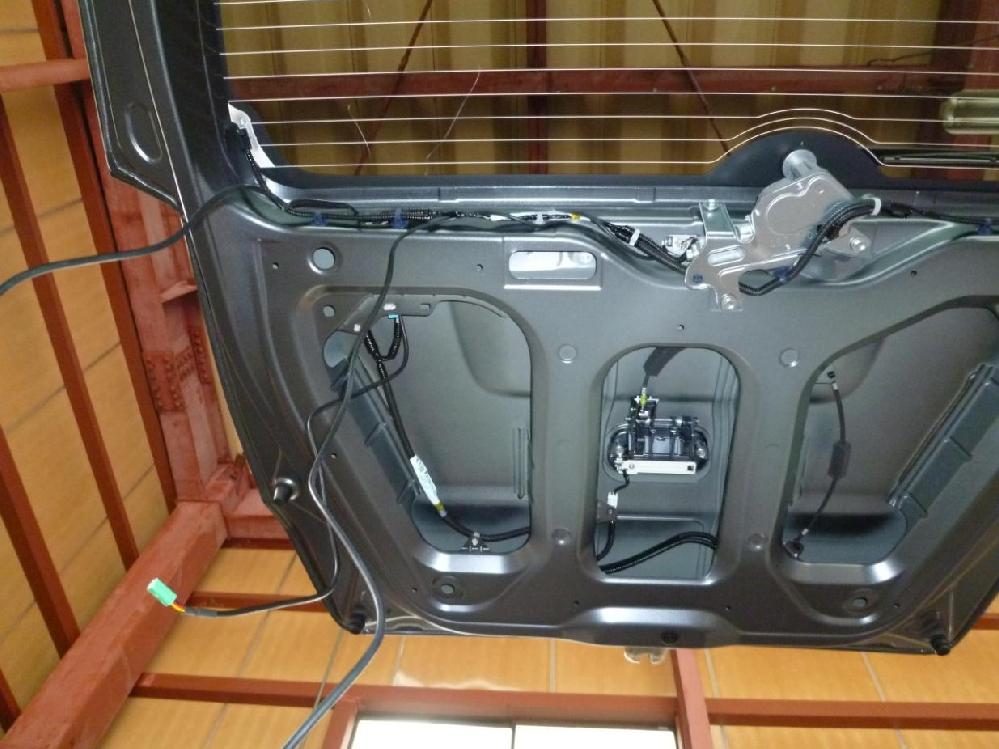

バックカメラの配線を車両ハーネスと同じところに通しています。

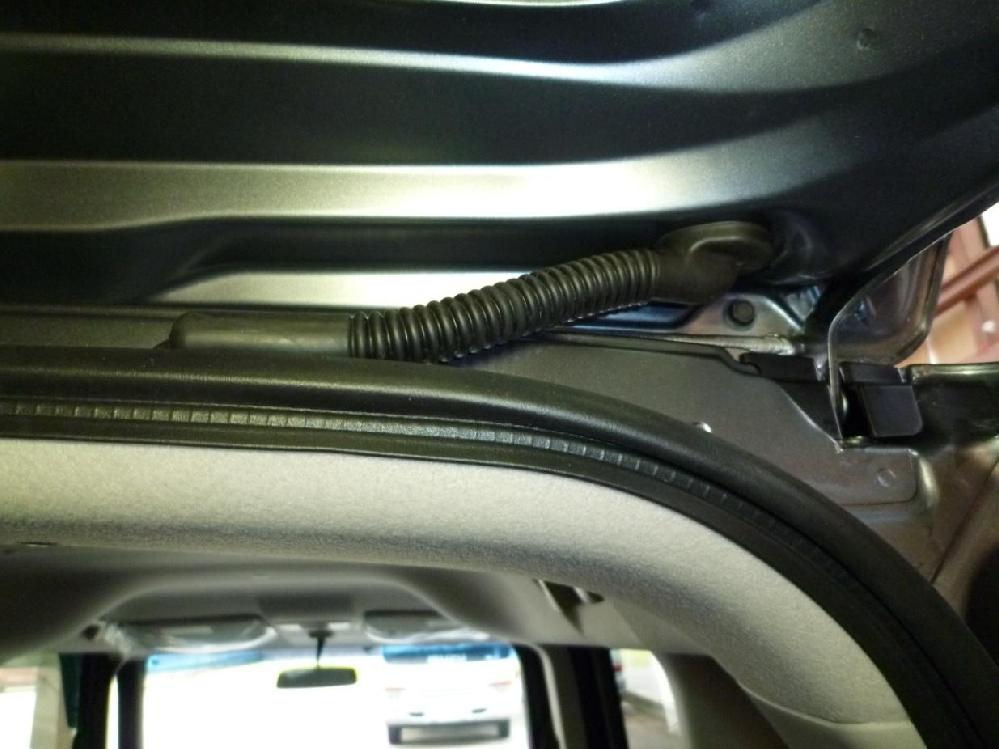

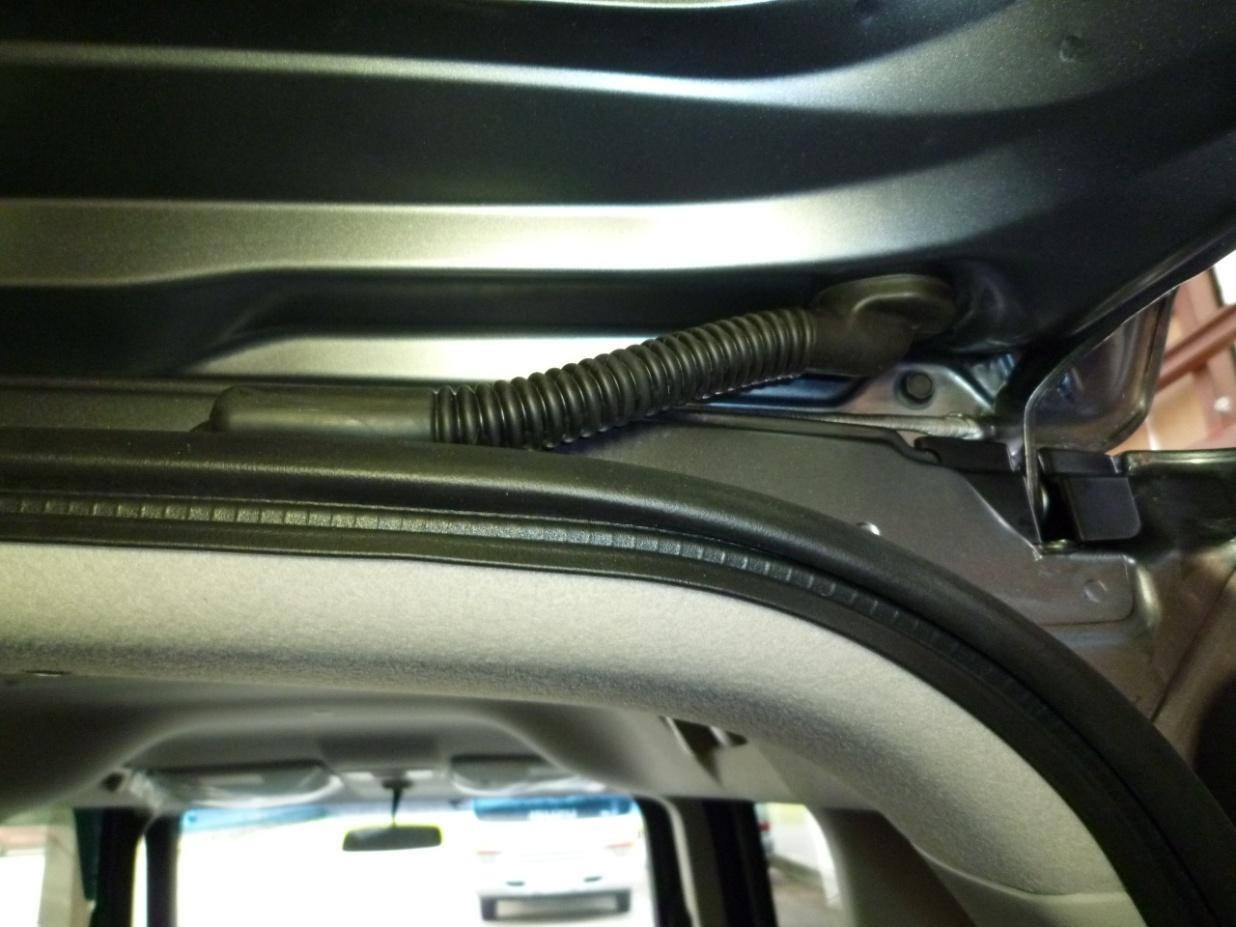

バックドアからボディは当然のことながら、車両ハーネスが通っているこのチューブの中を
通していきました。

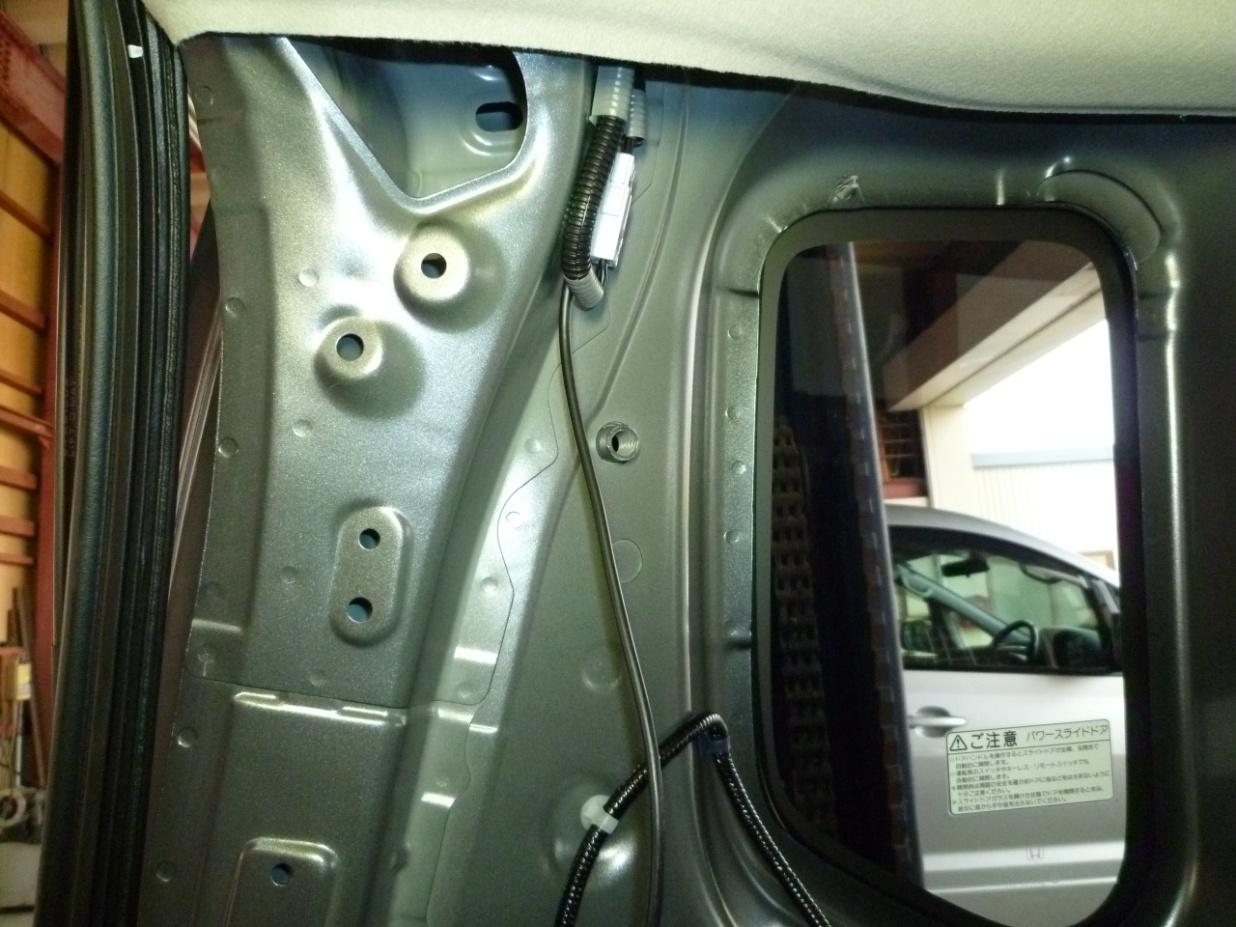

左リアクォーターパネルまでカメラの配線が出てきました。
あとは左側サイドステップのカバーを外し、車両ハーネスに沿えてフロントまで配線を確実に
通していきます。

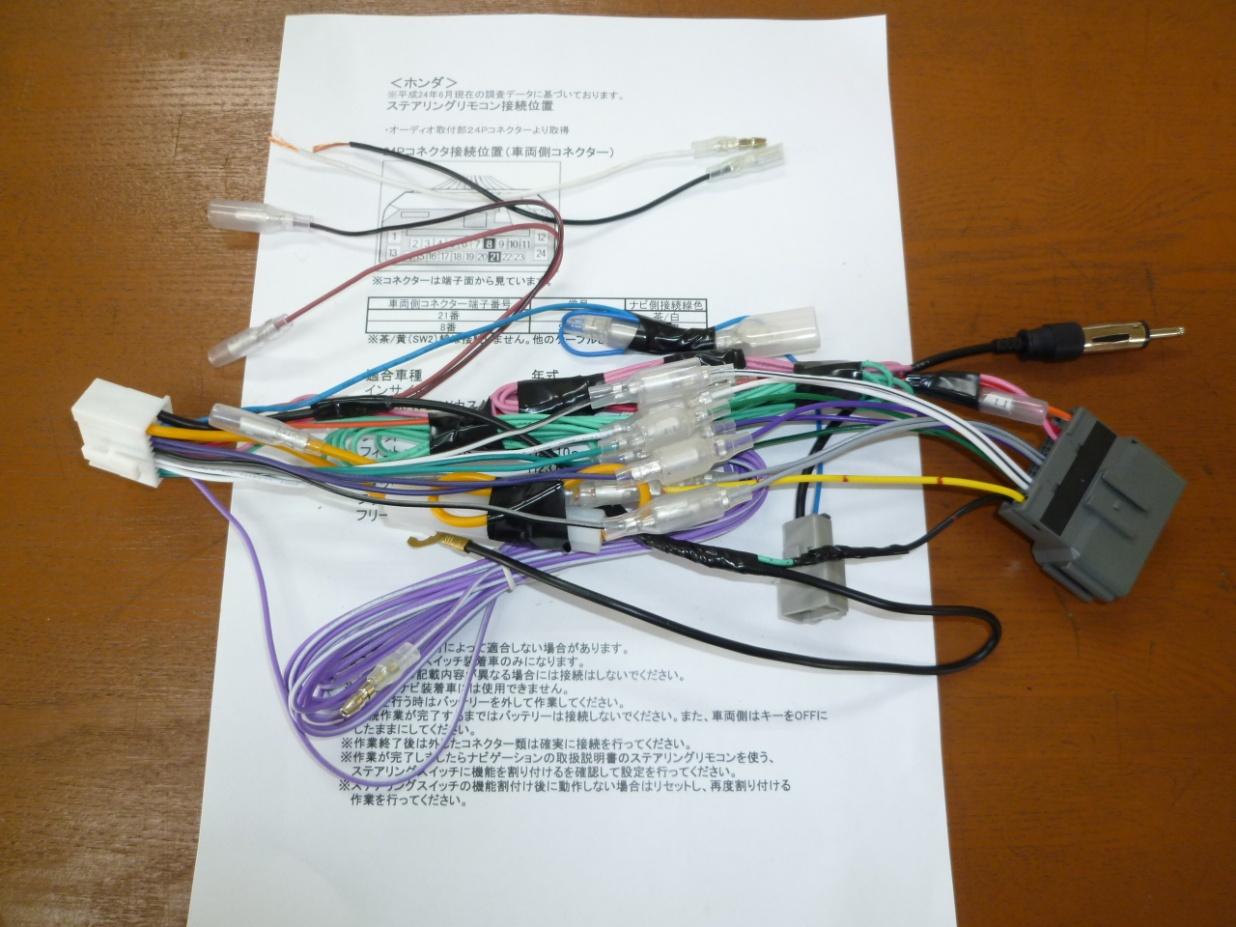

ステアリングリモコンの取り付け説明書に従って、配線を作っております。

ステアリングリモコンの配線にギボシターミナルを付けて、車両オーディオハーネスに
結線しました。

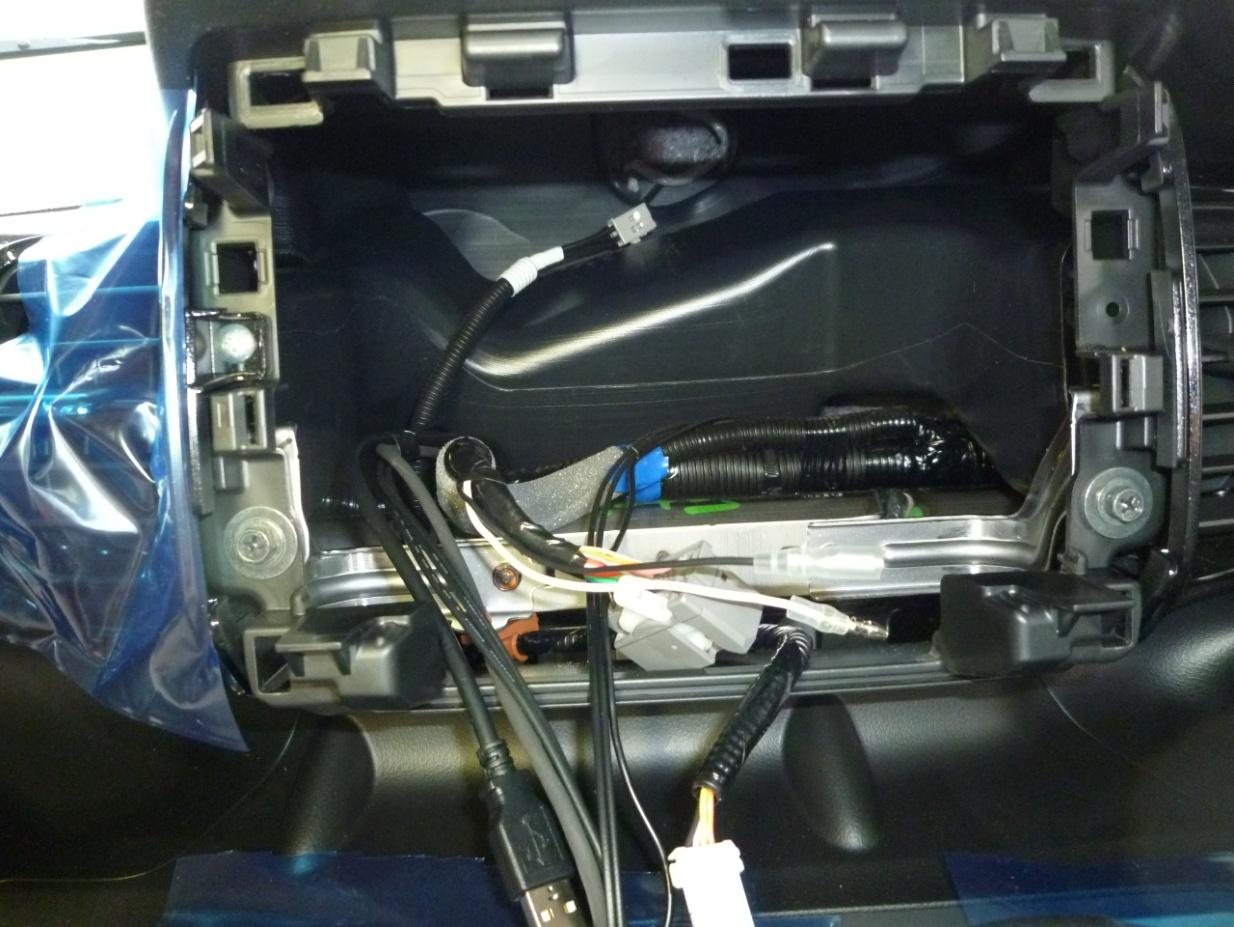

青いテープは傷が付くのを防止するための保護テープです。

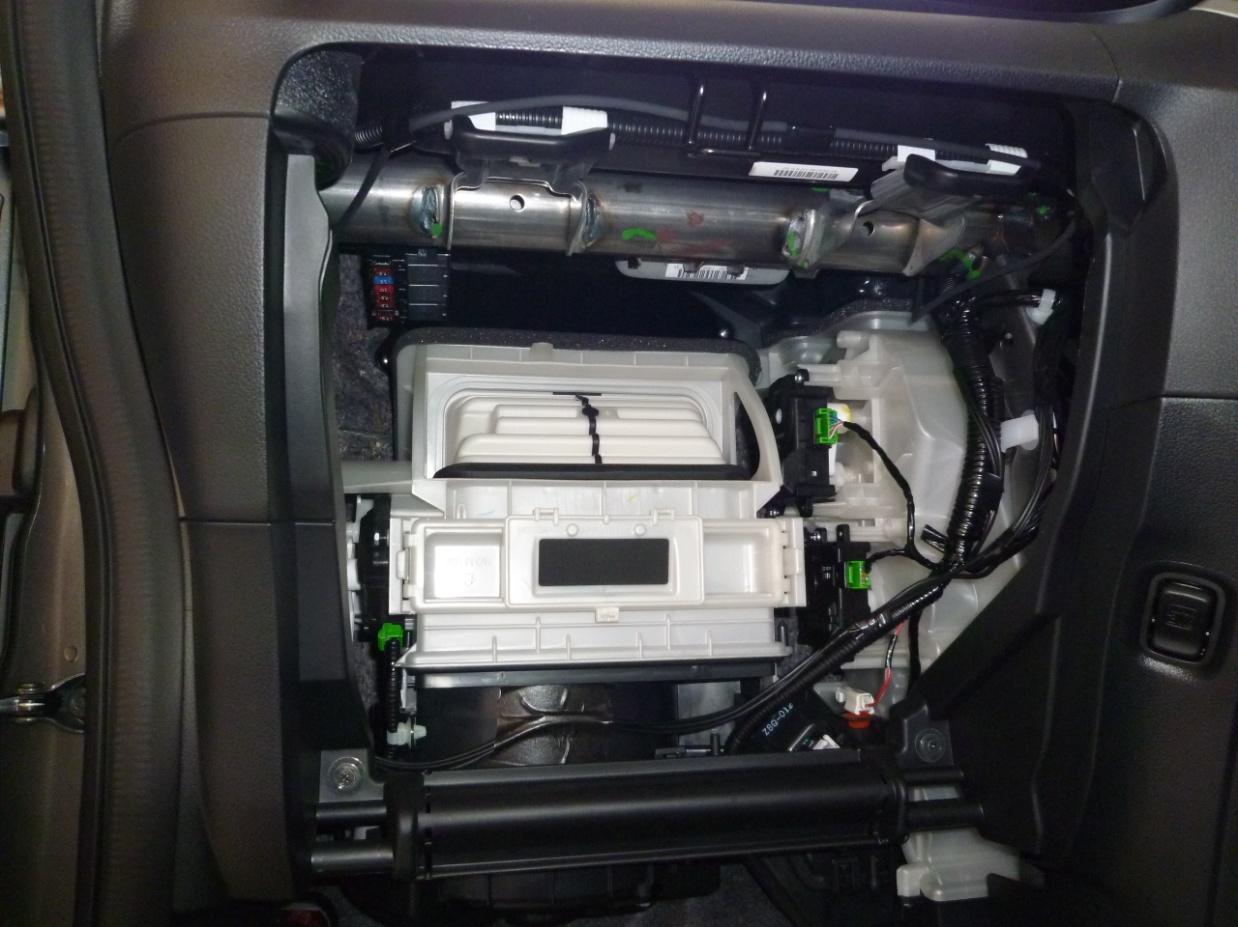

グローブボックスの内側の見えないところまでしっかりと車両ハーネスに沿えて結線＆固定
していきます。
見えないからと言って決して妥協しないのが当店の仕事です。

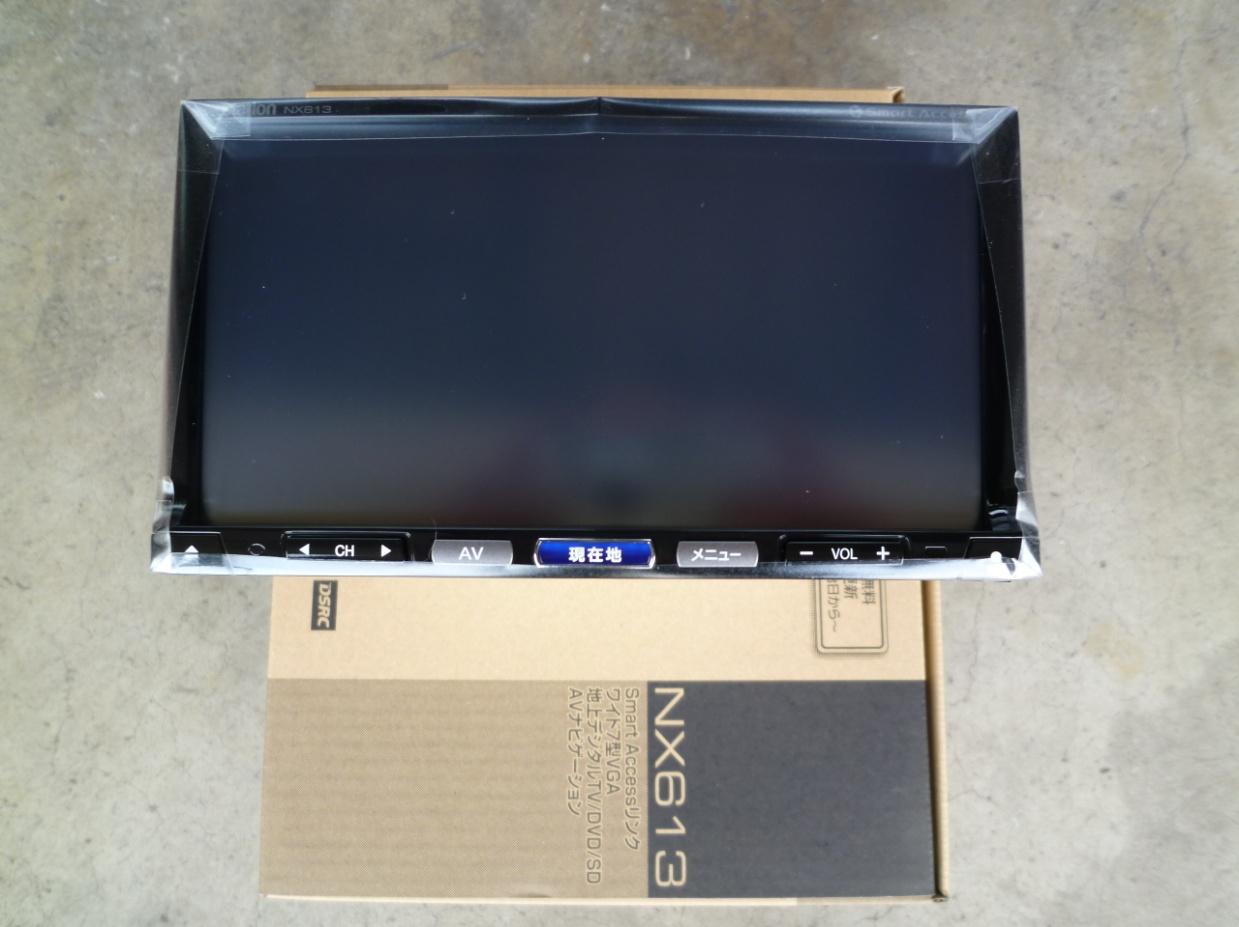

取り付けるナビユニットです。

ナビユニット＆外した全ての部品を組み付け、各部の作動と設定をしているところです。

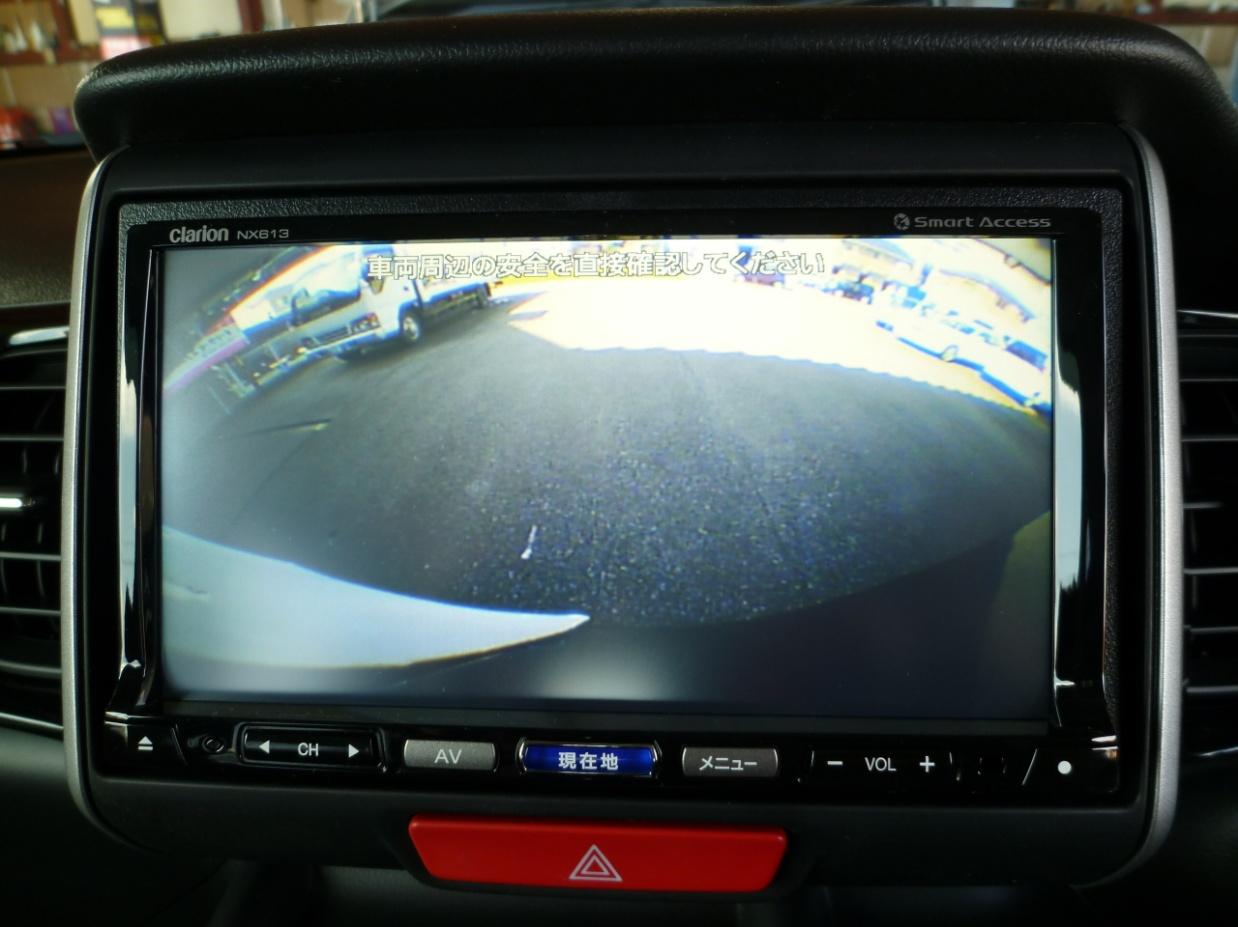

バックカメラ作動時の画像です。

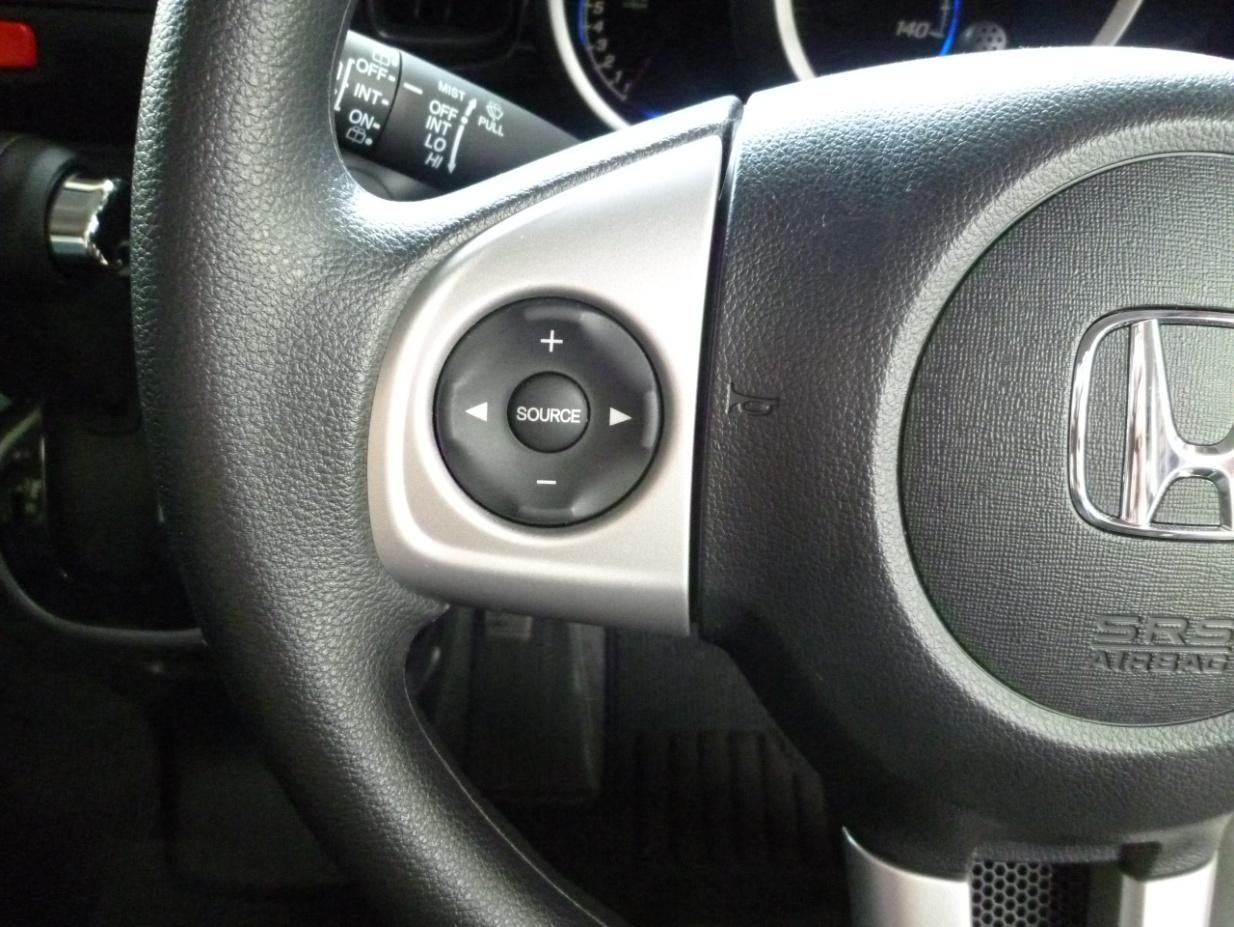

次にステアリングリモコンの設定を開始します。

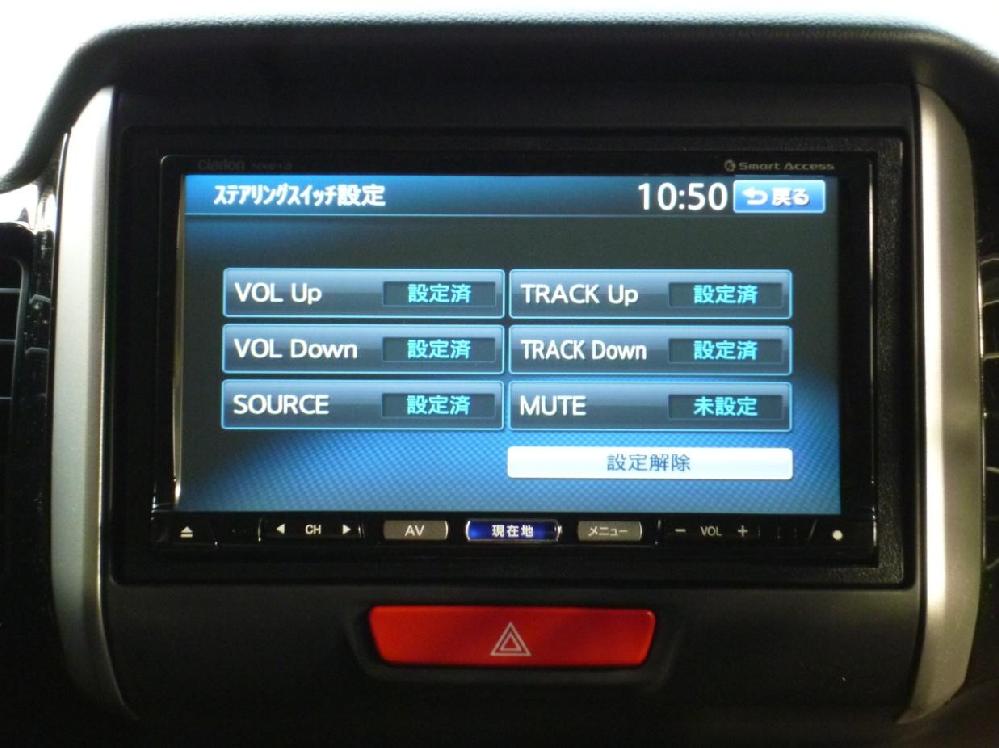

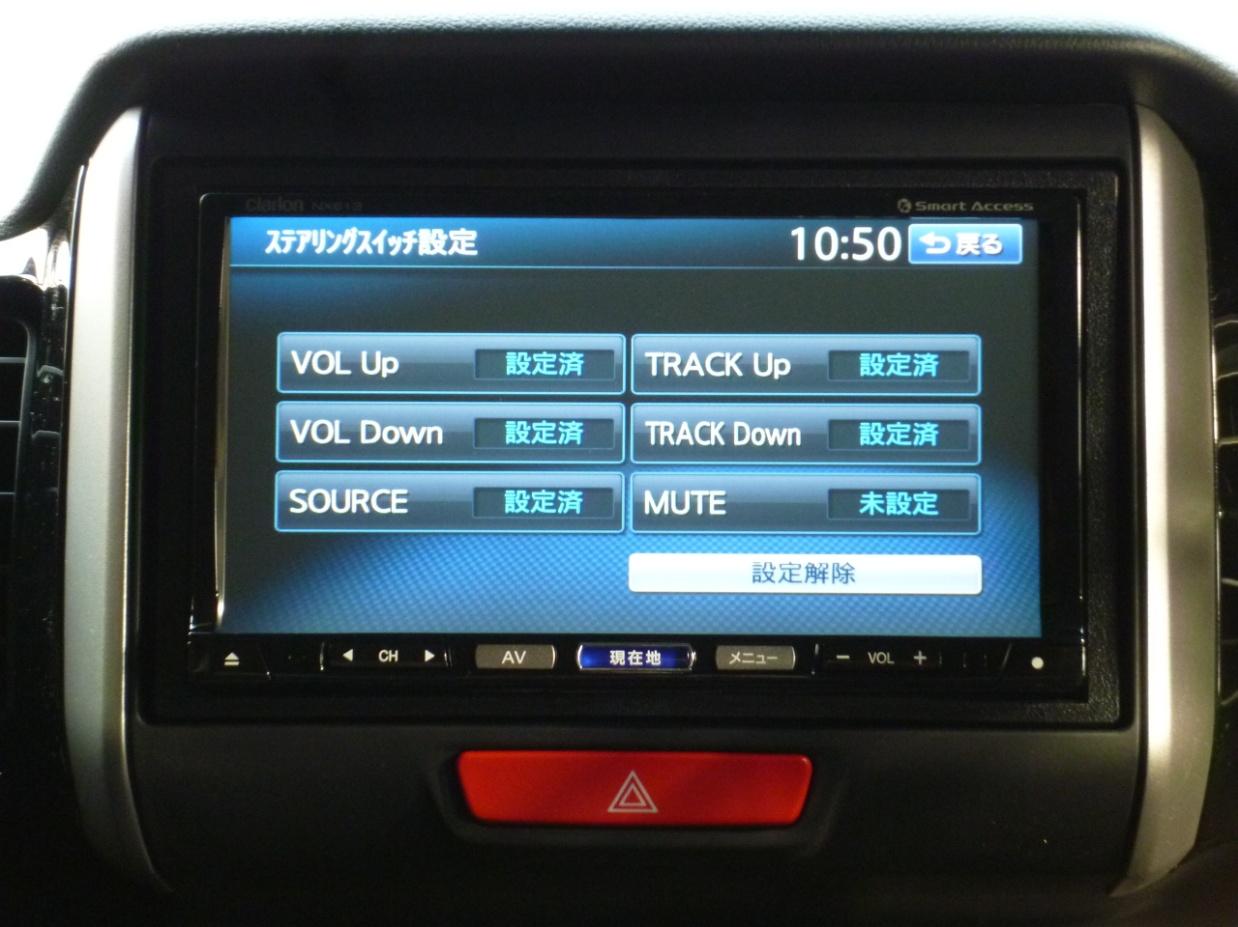

ステアリングリモコンの設定画面です。

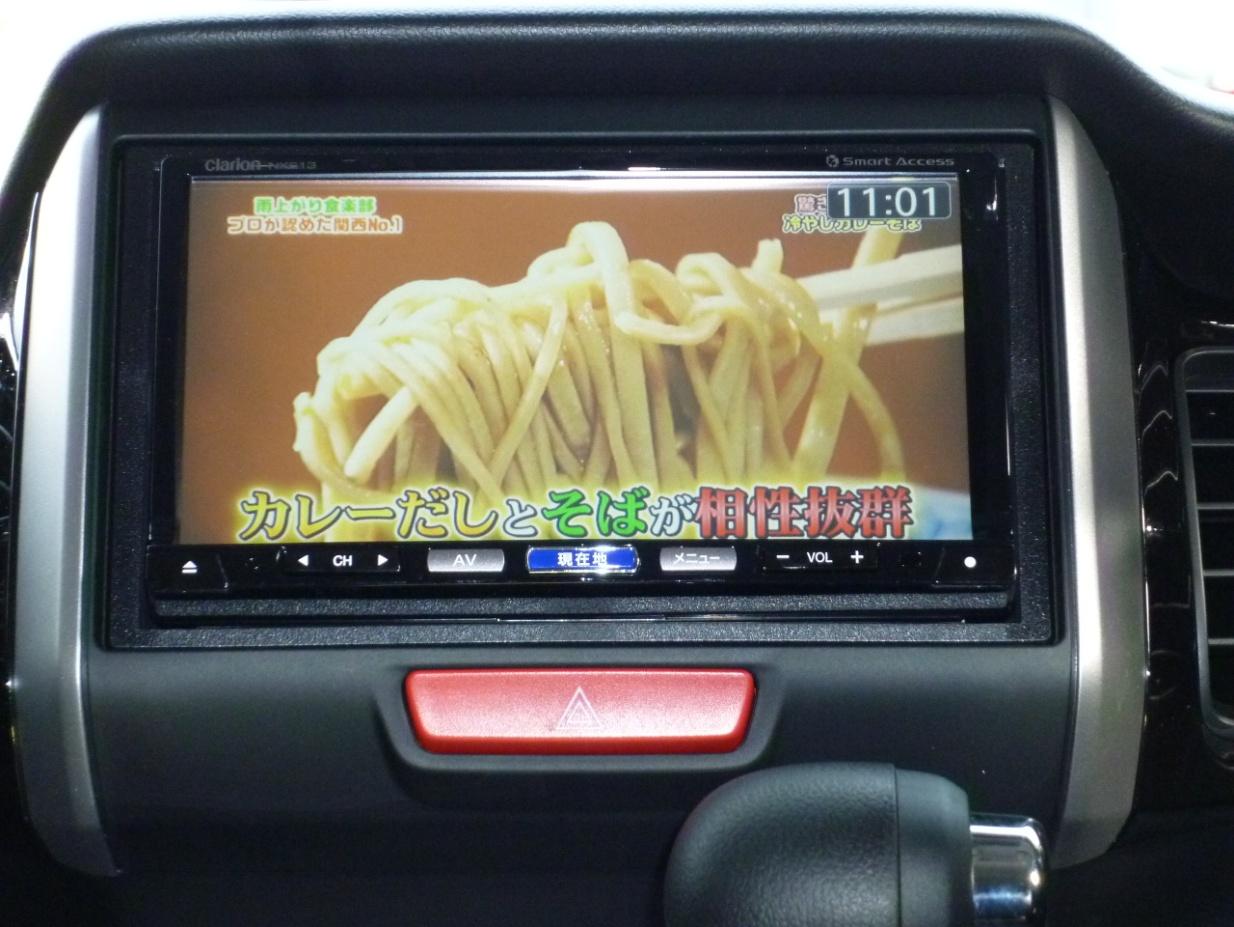

全ての設定が完了して、平成25年11月１日にＮ ＢＯＸカーナビ取り付けは無事
完成いたしました。
