リアブレーキシューの交換

ダイハツ マックスのリアブレーキシューを交換させていただきました。
車検を通すだけの安い車検も悪くはないですが、乗っていても心配なものです。
せっかく車検を受けるのだから、長く乗っていただく為にも隅々まで確実な点検と
点検結果に伴って、消耗品やリアブレーキの摩耗でブレーキシューを交換するなら
石川県金沢市の安心・安全 車検専門店「オートサービスワカミヤ」にお任せ下さい。

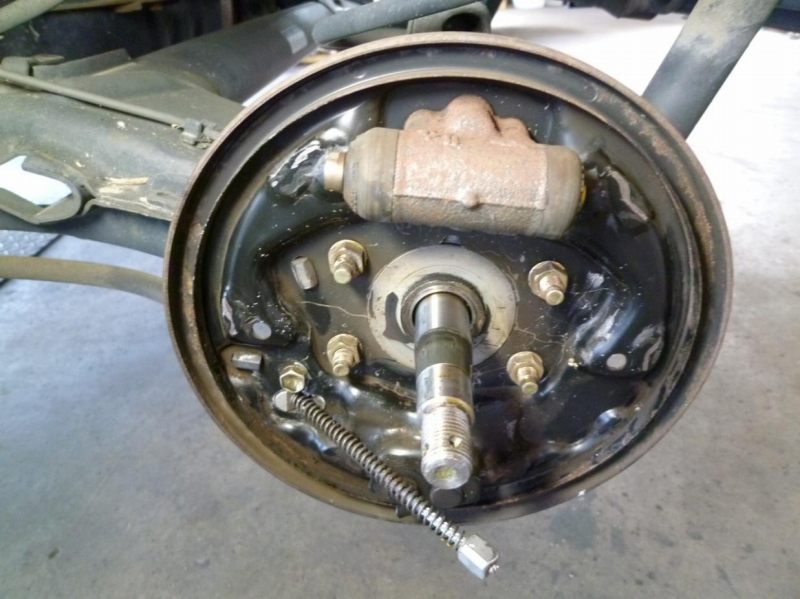

左側ブレーキシューを外して、バックプレートの清掃をしております。

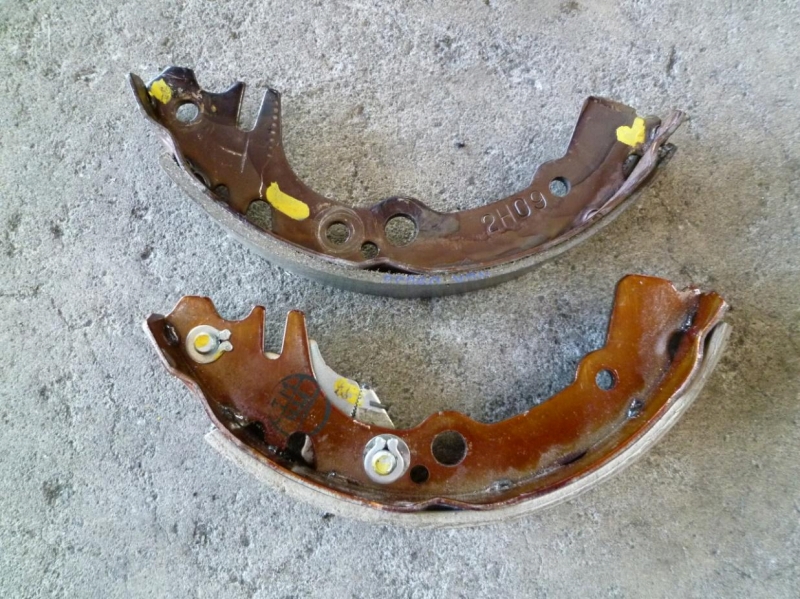

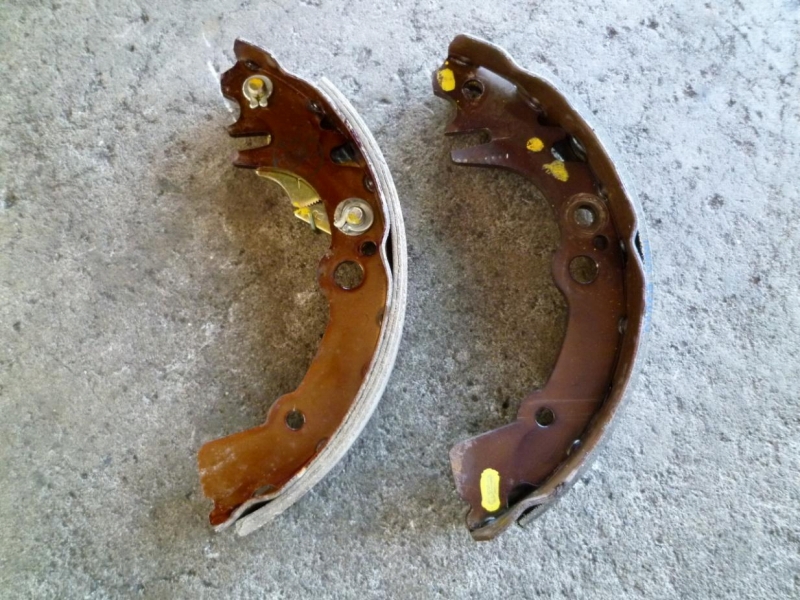

車両フロント側ブレーキシュー(リーディングシュー)の摩耗で交換です。摩耗したブレーキ
シューからブレーキ自動調整用レバー&カムを外して、新品のブレーキシューに組みかえた
ところです。

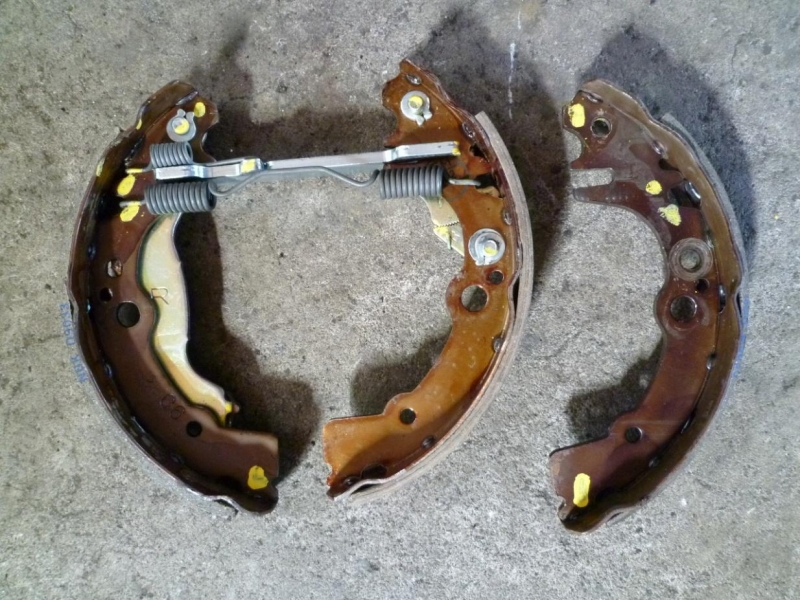

調整用のレバー&カムを付け替えたら、両サイドのブレーキシューにスプリングを先に
組み付けてから、車両に取り付けます。

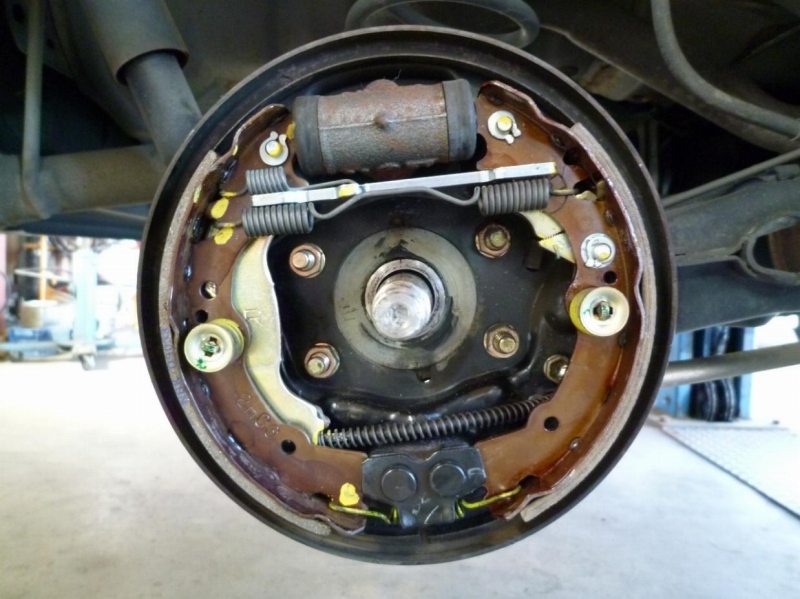

左側ブレーキシューを車両に組み付け完了です。

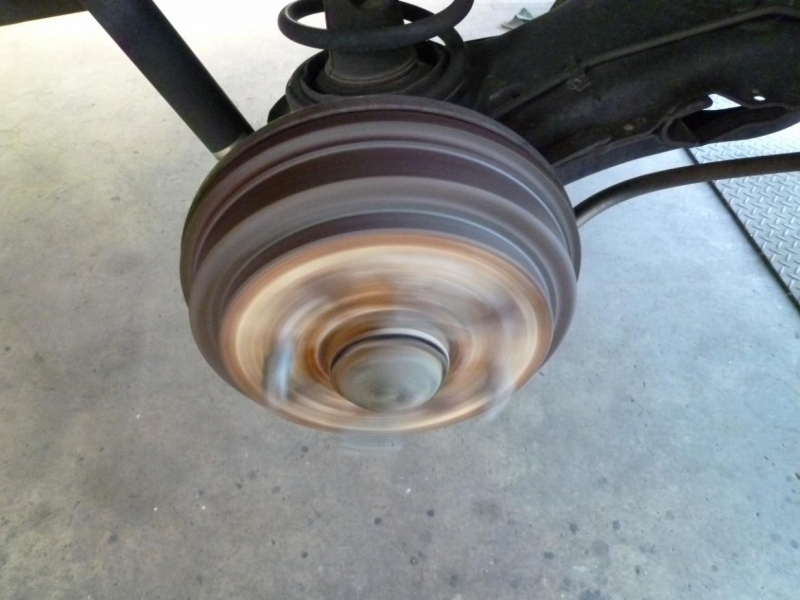

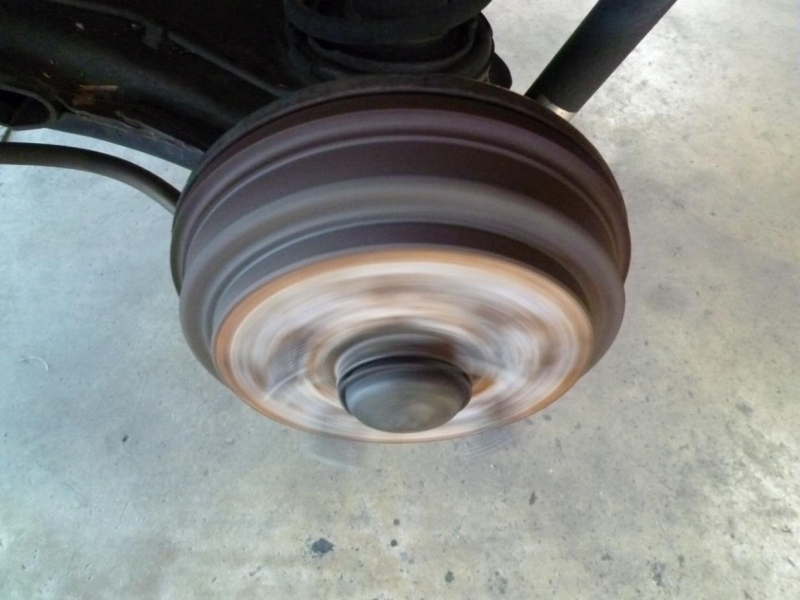

決してブレーキドラムを回して遊んでいるわけでは有りません。
ブレーキシューとドラムにクリアランスを調整して、ブレーキドラムがかるく回るかを点検
しているところです。

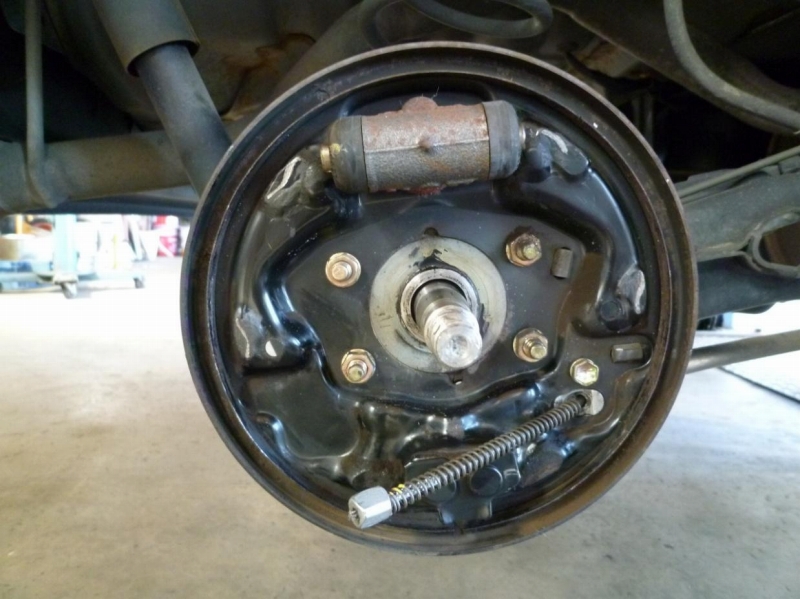

右側ブレーキシューを外して、バックプレートの清掃をしております。

車両フロント側ブレーキシュー(リーディングシュー)の摩耗で交換です。摩耗したブレーキ
シューからブレーキ自動調整用レバー&カムを外して、新品のブレーキシューに組みかえた
ところです。

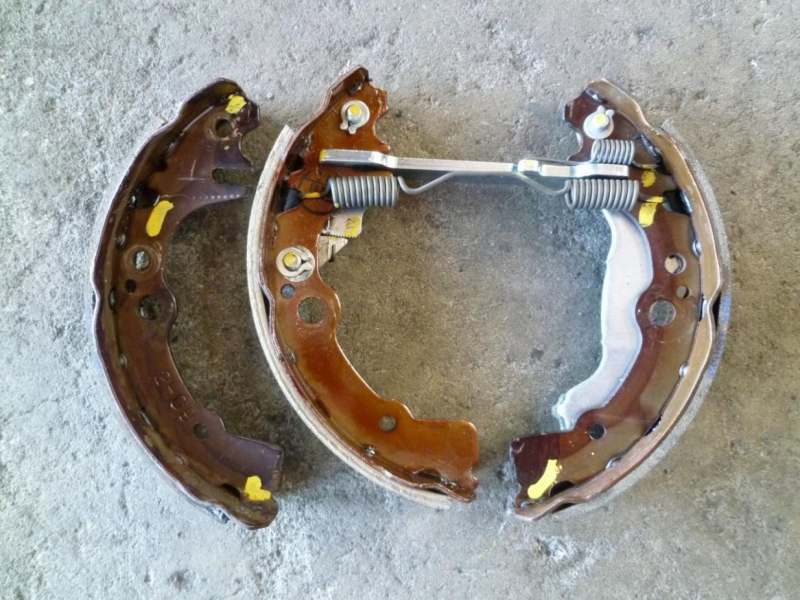

調整用のレバー&カムを付け替えたら、両サイドのブレーキシューにスプリングを先に
組み付けてから、車両に取り付けます。

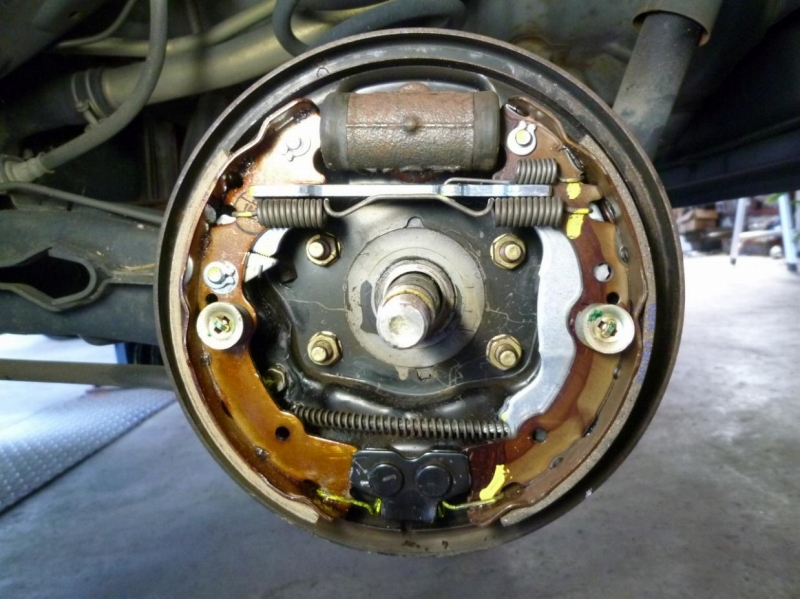

右側ブレーキシューを車両に組み付け完了です。リアドラムブレーキでフロント側のブレーキ
シューが摩耗して交換する場合に、リアシュー左右4枚セットで交換すると聞いております。
当店では、摩耗して磨り減ったフロント側のシューは交換しますが、使用が可能なリア側は
修理費用を抑える為にも、交換せずに再使用しますので2枚セットになります。

ブレーキシューとドラムにクリアランスを調整して、ブレーキドラムがかるく回るかを点検して
いるところです。

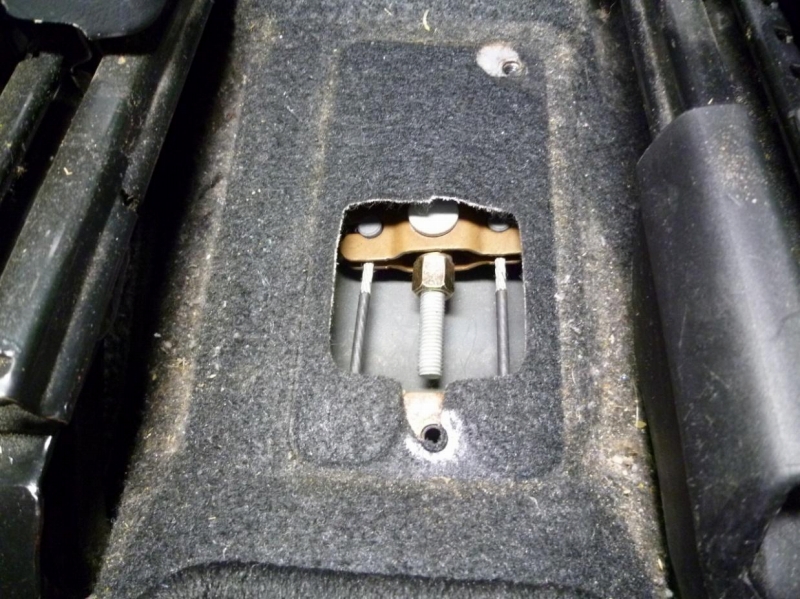

リアブレーキ調整が終わったら、サイド(パーキング)ブレーキの引き代&遊びの調整は
サイドブレーキワイヤーのイコライザーレバー中央のナットを回して調整します。

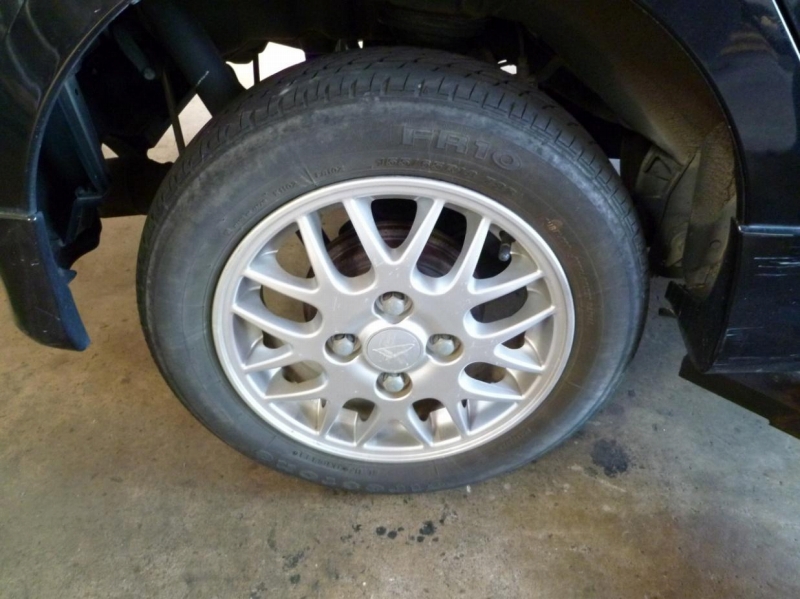

タイヤを付けて試験走行を繰り返して、ブレーキシューとドラムのアタリ付けをおこない
ダイハツ マックスのブレーキシュー交換は完成です。
