前後2カメラ ドライブレコーダー取り付け

全周囲(360度)前後2カメラ ドライブレコーダー取り付けのご紹介です。
前方から衝突などの記録はもちろん、後方から車間距離を開けずにあおられても
おかしくない時代、万が一の事故に備えてしっかりと前後左右360度記録に加えて
リアカメラで後方の状況もしっかり記録するドライブレコーダーを取り付けるなら
石川県金沢市の安心・安全 車検専門店「オートサービスワカミヤ」にお任せ下さい。

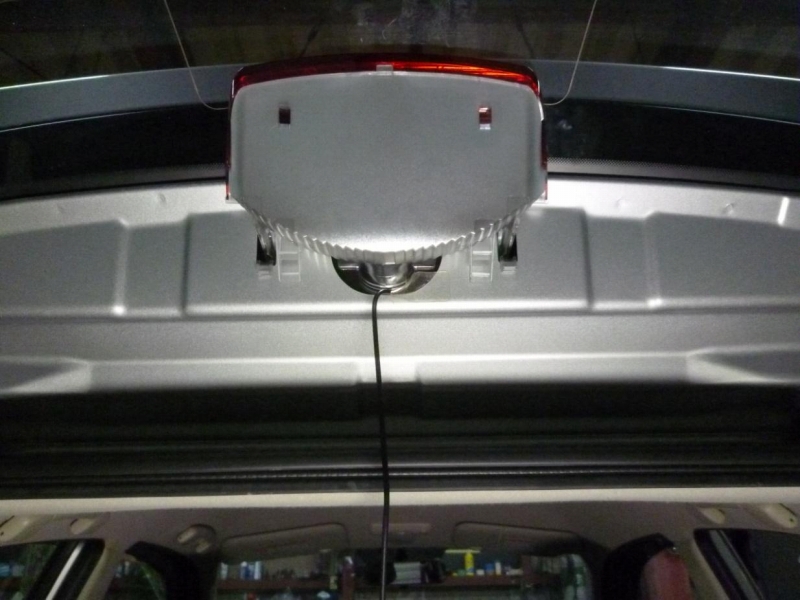

まずはバックドアを開けて、カメラケーブルが見えないようにハイマウントストップから
ドア内部にバックカメラケーブルの引き込みから作業開始です。

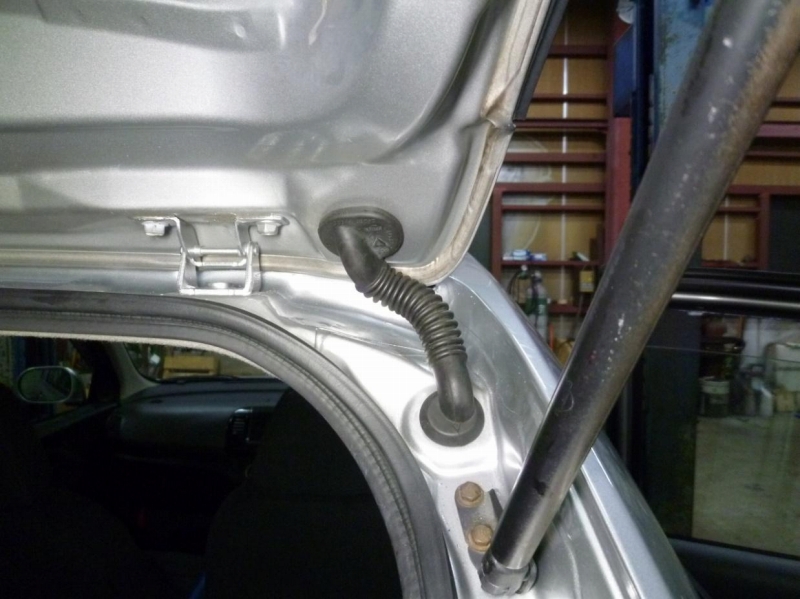

バックドアを開けた時、外からバックカメラケーブルが見えないように車両配線チューブの中を
通して組み付けたところです。

カメラコードなどを配線ステッカー等で固定して取り付けてある車両をよく見かけますが
あまり見栄えが良くない事から

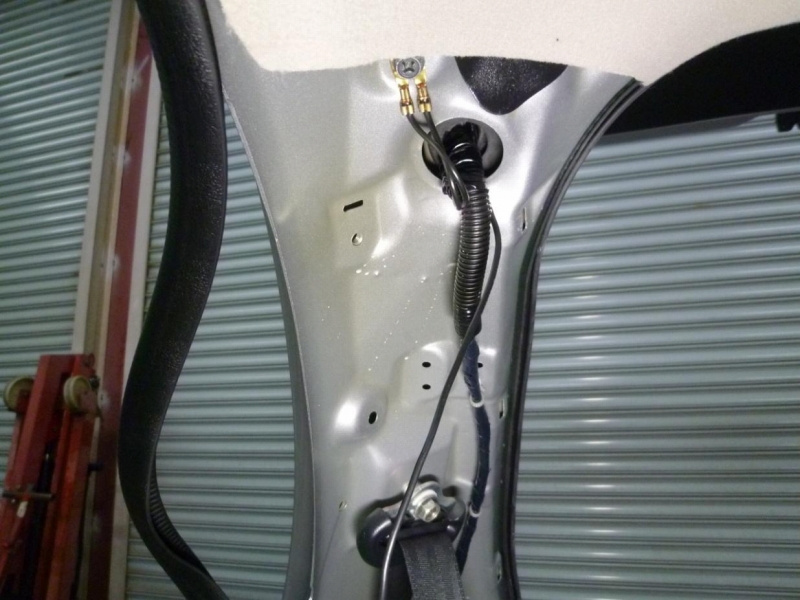

リアクオーターのトリム(内張り)を外して車両ハーネスに合わせてケーブルを引き込んで
行きます。

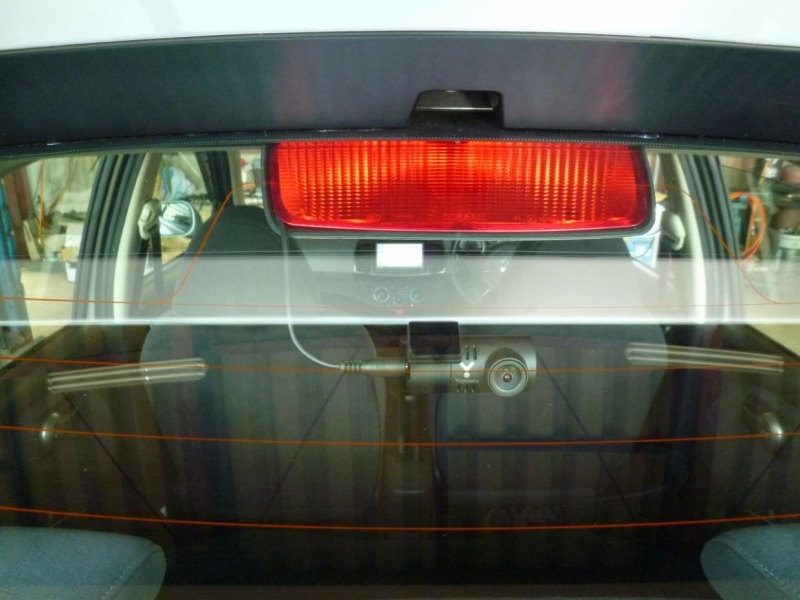

外から見えるバックカメラの取り付け位置です。

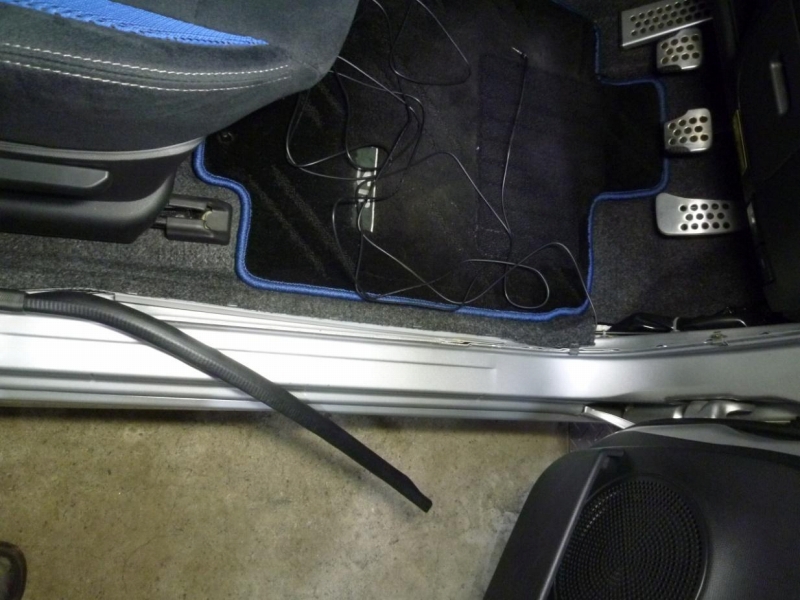

バックカメラケーブルを前方まで引き込んで行きますが
ここは手を抜けるところですが、当店ではもちろんサイドステップカバーやフロアカーペットを
めくり車両配線の近くにはわせていきます。

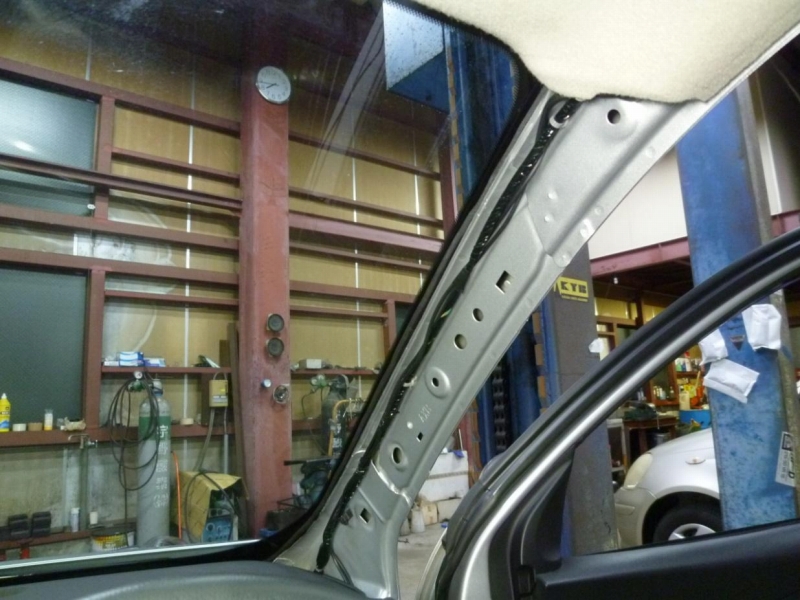

フロント側に取り付けるバックカメラの引き込みは
フロントピラーカバー(トリム)外してカメラケーブルがたれてこないように車両ハーネスに
固定していきます。

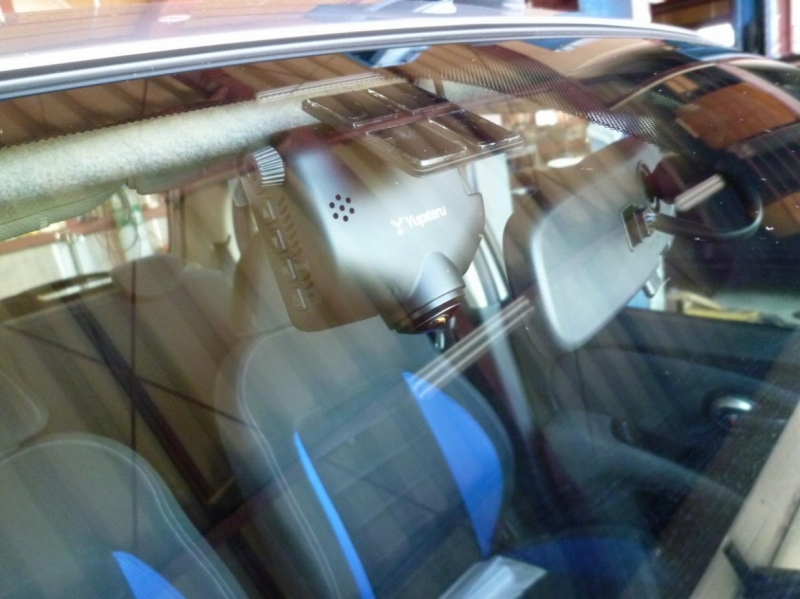

全周囲(360度)ドライブレコーダー本体の取り付け完了です。

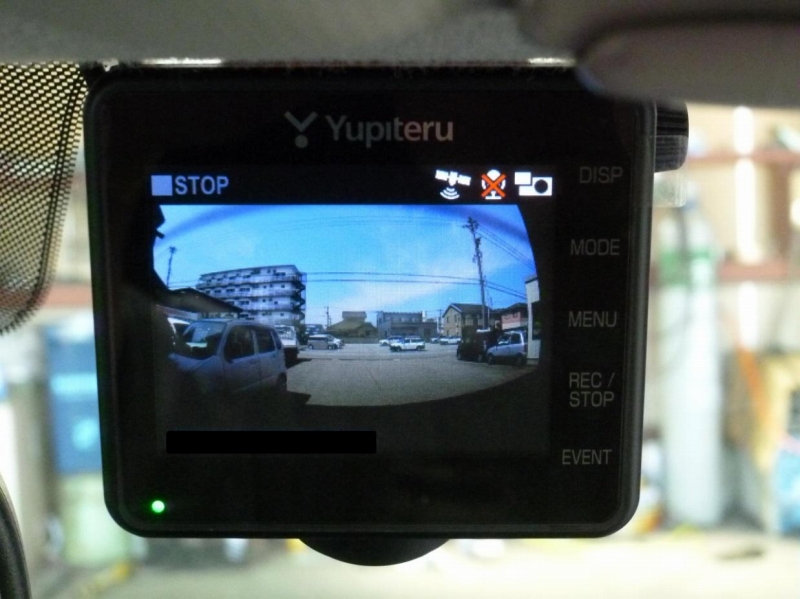

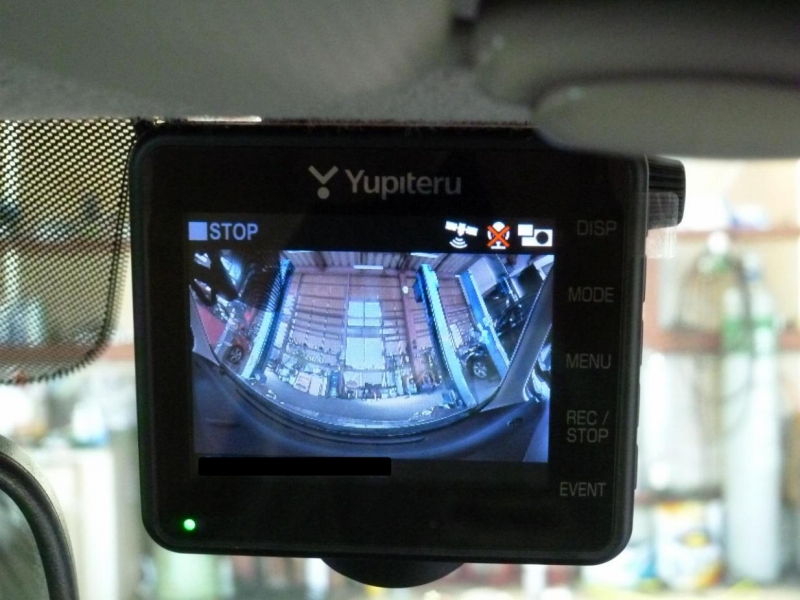

エンジンをかけてドライブレコーダーの画像のチェックと基本的な設定をしているところです。

バックカメラの画像も点検して、全周囲(360度)前後2カメラ ドライブレコーダーの
取り付けは完成しました。
詳細な設定に関してはお客様の好みに合わせて、付属の取り扱い説明書を参考に設定を
お願いしておりますのでご了承ください。
