Ｎボックス ＥＴＣ取り付け

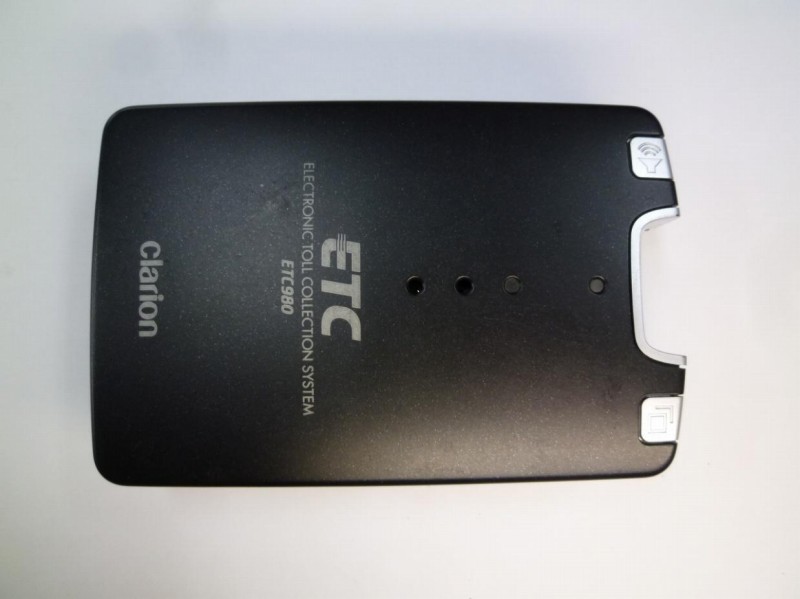

今回取り付けるカーナビ連動のＥＴＣ車載器です。

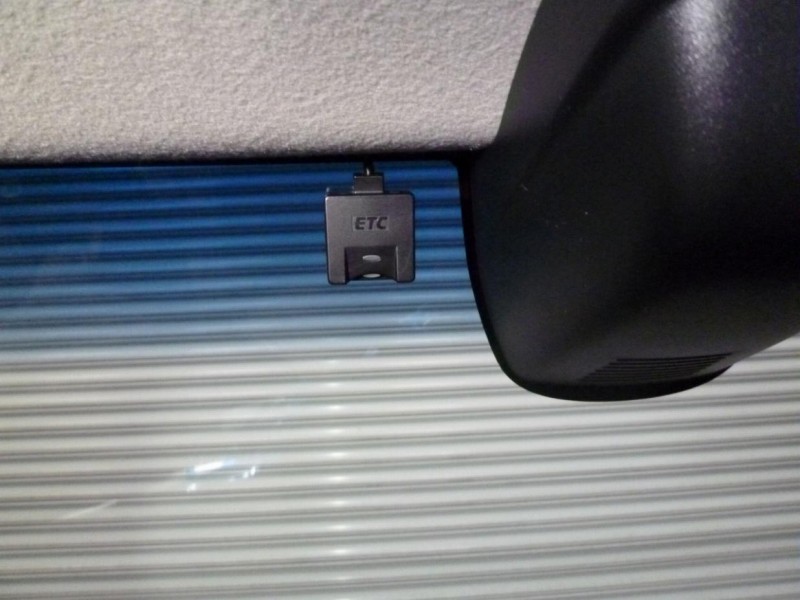

まずは最初にＥＴＣ車載器のアンテナを取り付けます。

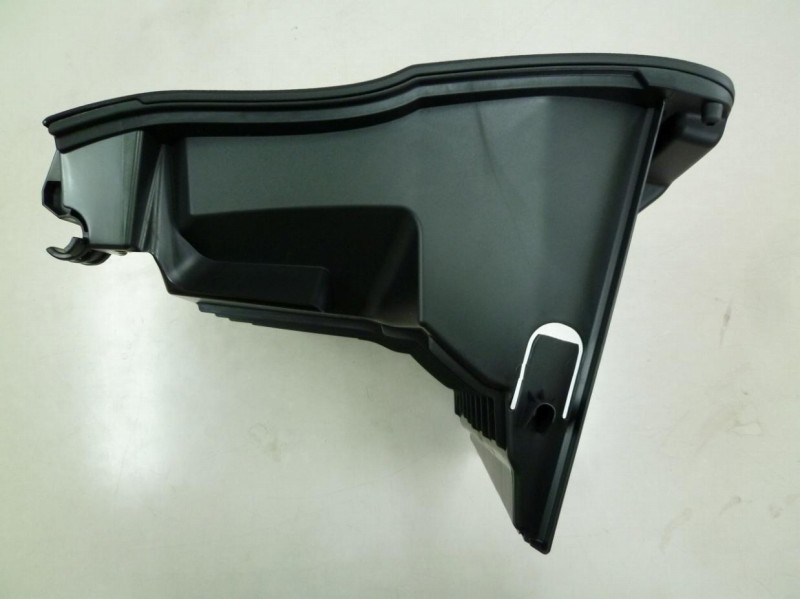

お客様のご希望で、今回はＥＴＣ車載器をグローブボックスの中に取り付けますので、
グローブボックスを外して、配線を通すホールを加工しております。

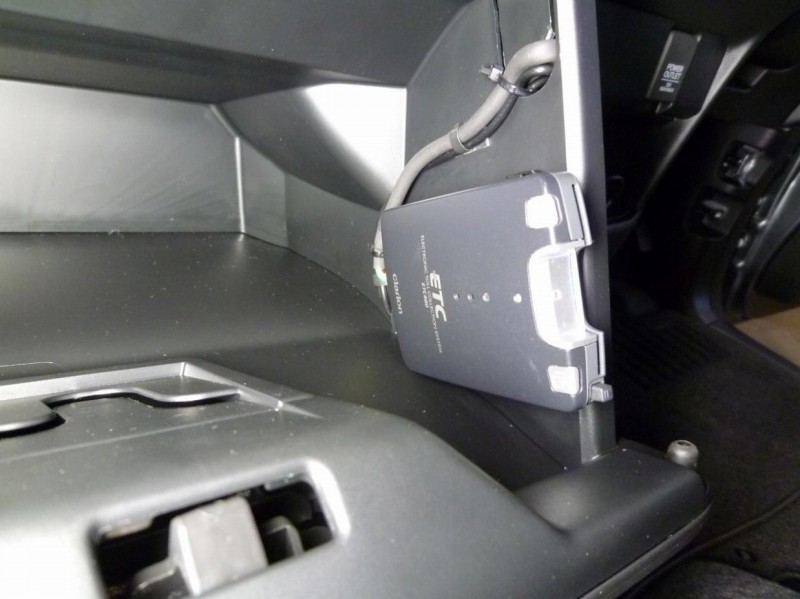

ＥＴＣ車載器は車検証などを入れた時に邪魔にならないように、グローブボックス右横に
取り付けました。

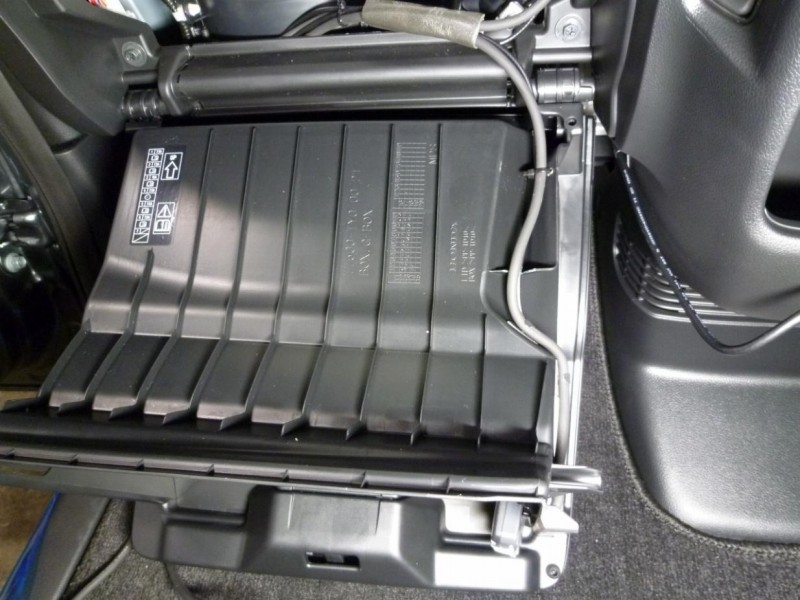

ＥＴＣ車載器の配線は、グローブボックスの開閉に邪魔にならないように、ボックスの
裏側に固定をして、配線のねもとはスポンジテープで保護をしておきました。

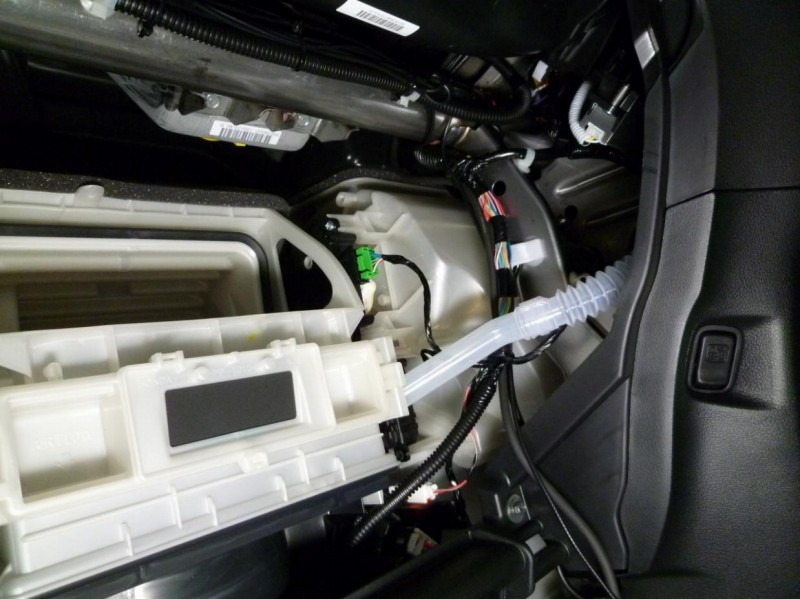

ＥＴＣ車載器の配線は振動しないように、保護チューブを巻いて、車両ハーネスへ
確実に固定しておきました。

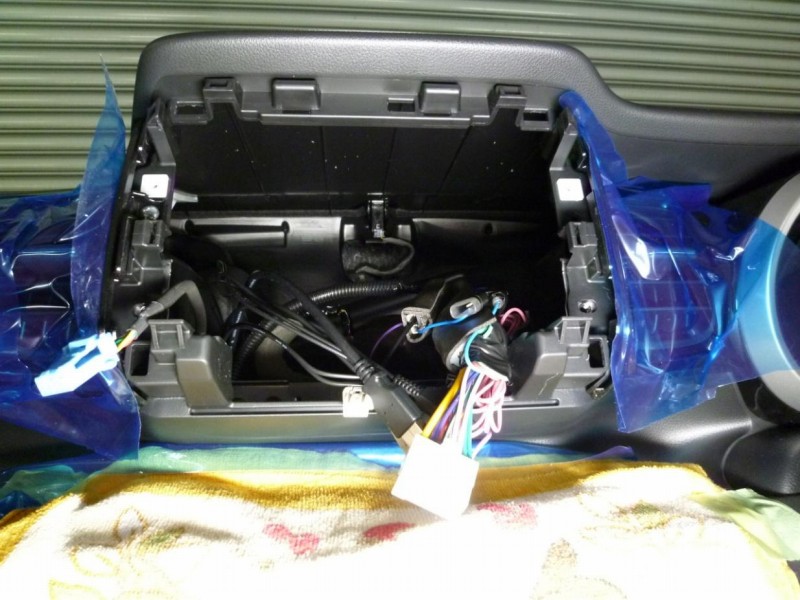

ＥＴＣ車載器の配線コネクタは、カーナビユニットを取り付ける場所まで、引き込んで
きたところです。

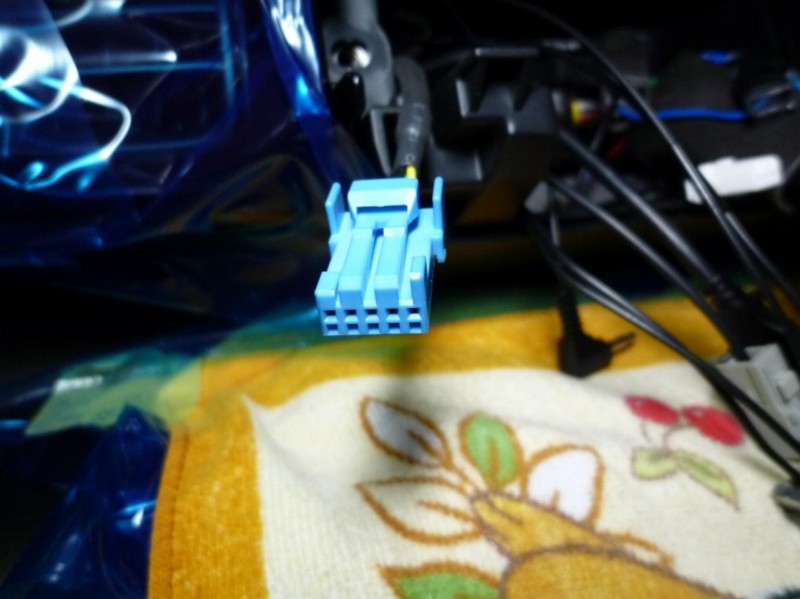

カーナビ連動のＥＴＣ車載器の配線コネクタです。

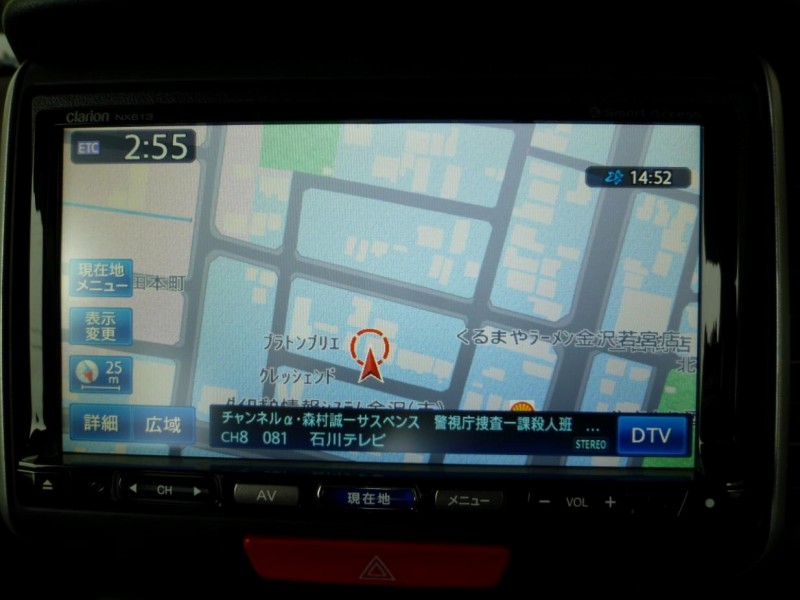

ＥＴＣ車載器とカーナビが連動している事を確認してから、車載器をセットアップして、
ＥＴＣの取り付けは完成しました。
