車の電気が逆流する

スズキ ワゴンR 電気が逆流する修理のご紹介です。
スズキ ワゴンR MC21Sですが、ブレーキを踏んでいないのに突然ブレーキの
ランプがついたままになるとか、ある時はエンジンキーを抜いてもエンジンが
止まらなかったりする修理をはじめ、電気系統などのトラブルで修理をするなら
石川県金沢市の安心・安全 車検専門店「オートサービスワカミヤ」にお任せ下さい。

どのような状態になるか現象確認すると、イグニッションキーシリンダーにキー(鍵)を
差し込んでいない状態でブレーキを踏むと、イグニッションが勝手にオンの状態になり、
ブレーキランプは点灯していませんでした。

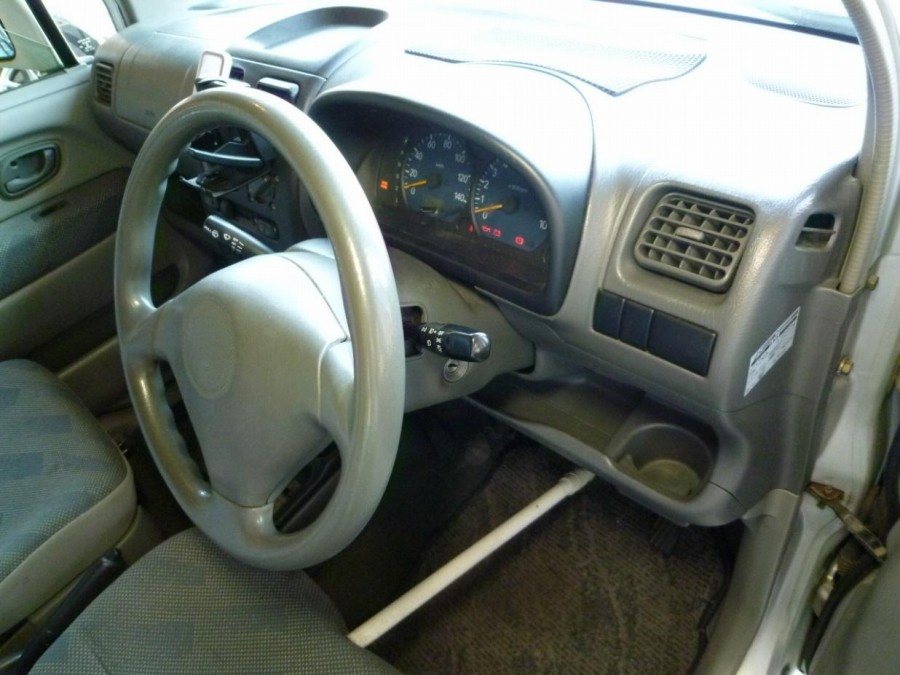

(説明の為にペダルとシートの間に棒を入れて、ブレーキを踏んだ状態にしております)

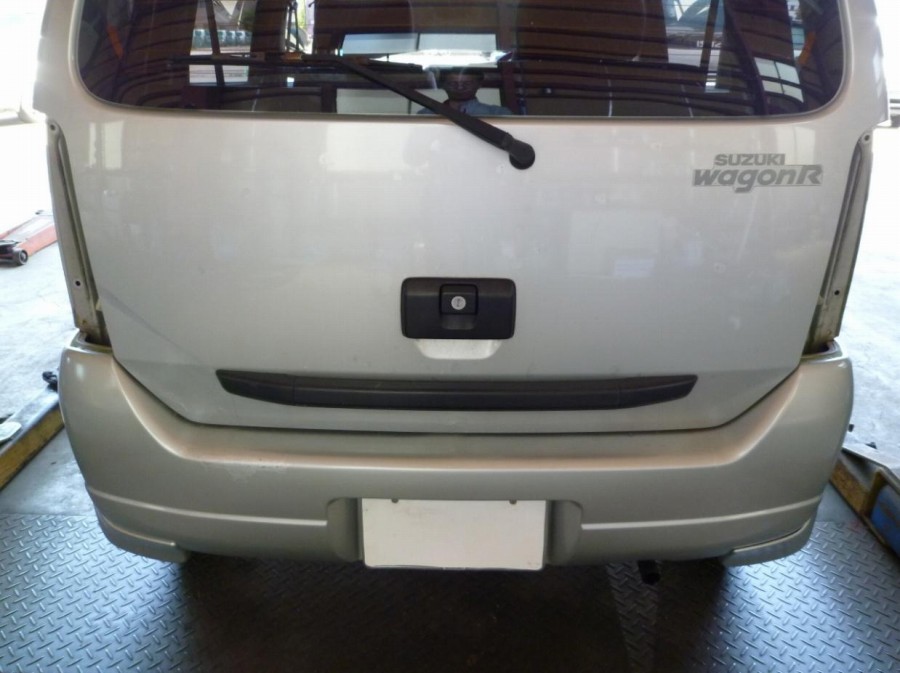

左右のブレーキランプを外して点検しましたが、これと言って異常はありませんでした。

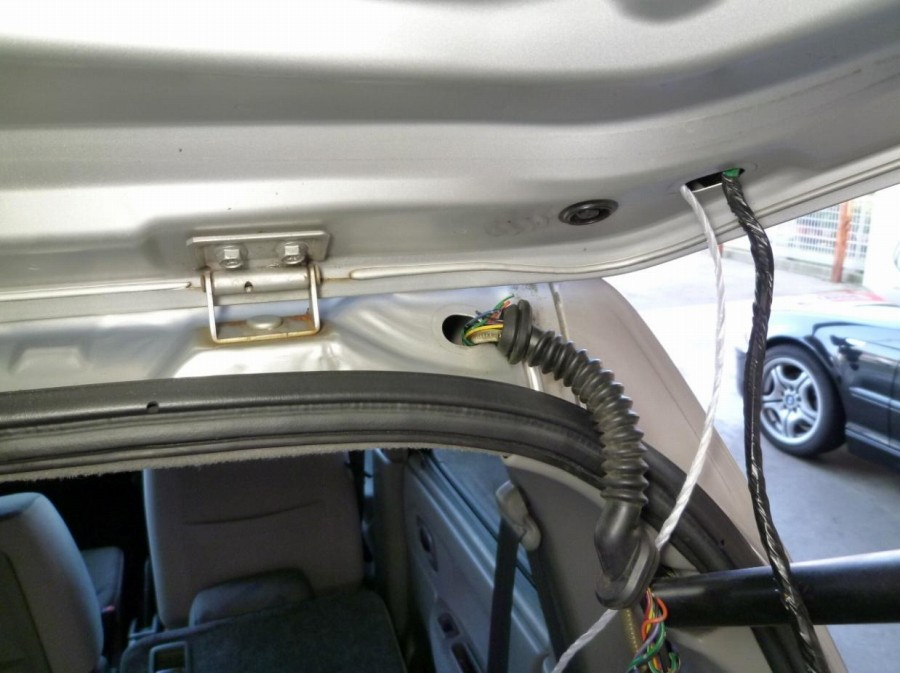

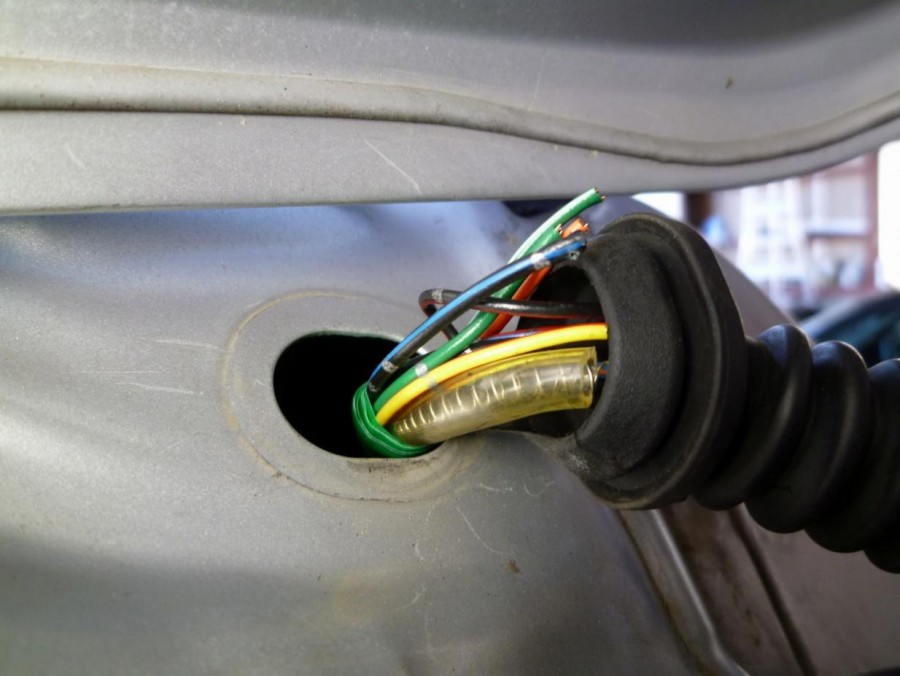

バックドアハーネスの保護チューブが外れた状態になっていましたので、チューブを軽く
引き出すと保護チューブ内の配線が切れていましたので、さらに詳しく調べていきます。

バックドアハーネスをさらに引き出して調べると、ハイマウントストップランプの配線と
リアワイパーの配線(電源線)が被覆から少しはみ出た銅線どうしが保護チューブ内で
接触して電気が逆流していたと考えられます。

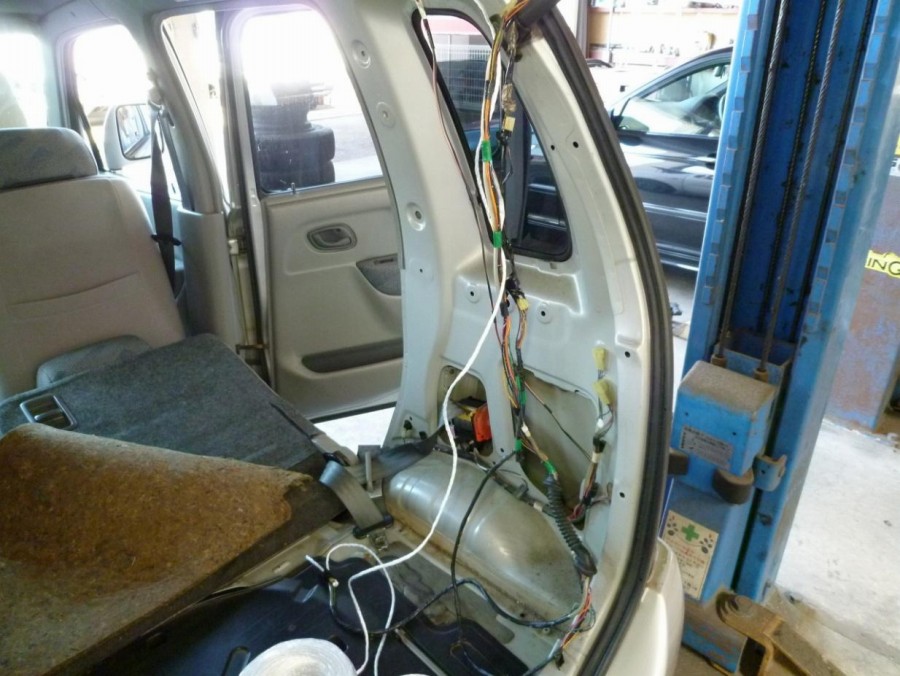

トリムなどを外して配線を修理する為に、バックドアハーネスを外しているところです。

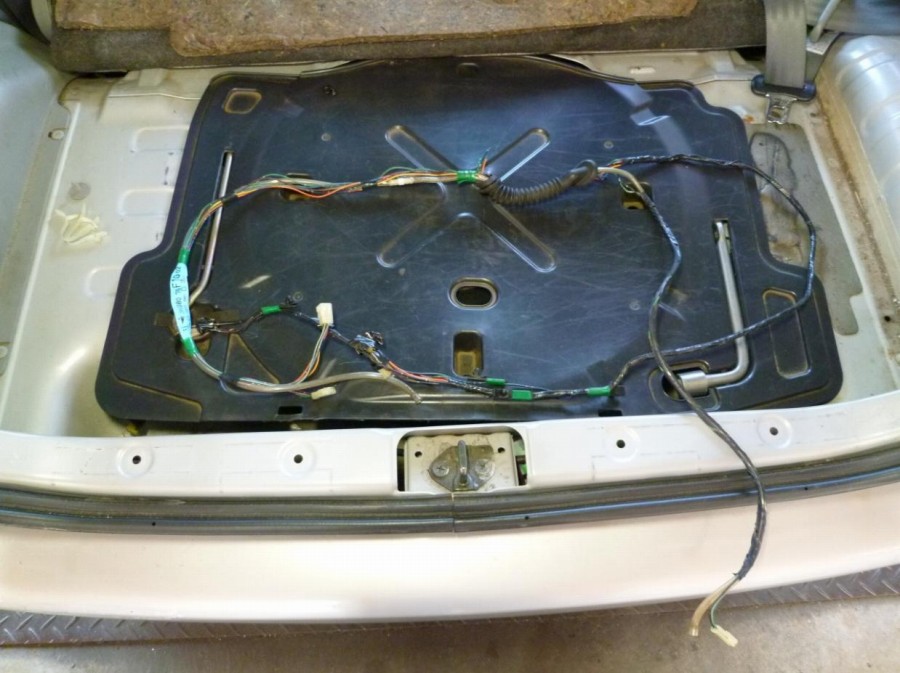

バックドアハーネスが外れたところです。

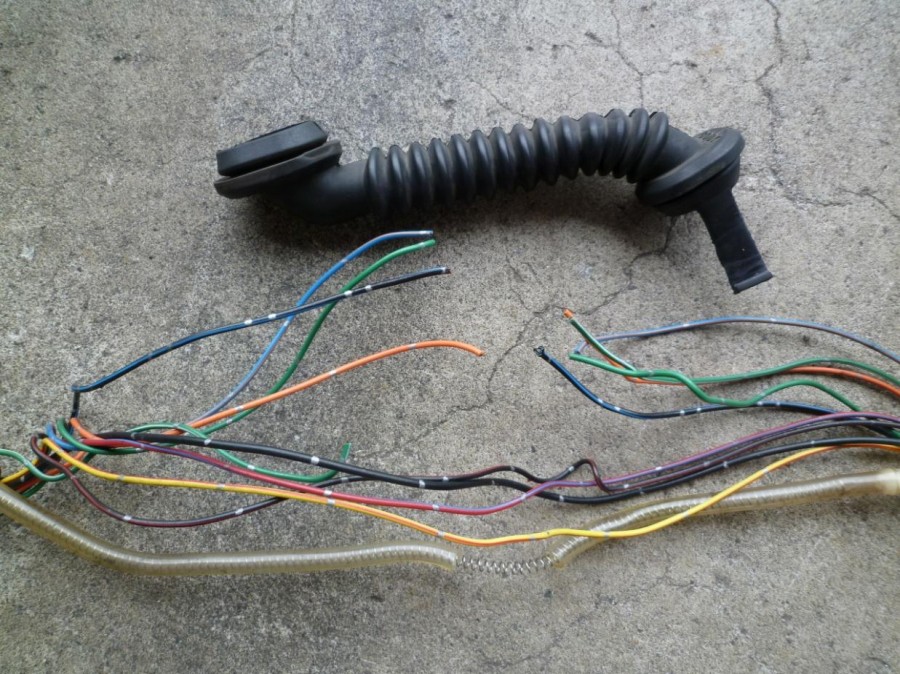

配線を修理する為にハーネスの保護チューブを外すとウオッシャーホースも切れており、
バックドア開閉時にホースがつぶれないようにする為の内部に鉄線が入ったホースの
在庫の有無を確認しておりますが、残念ながらどこを探してもありませんでした。

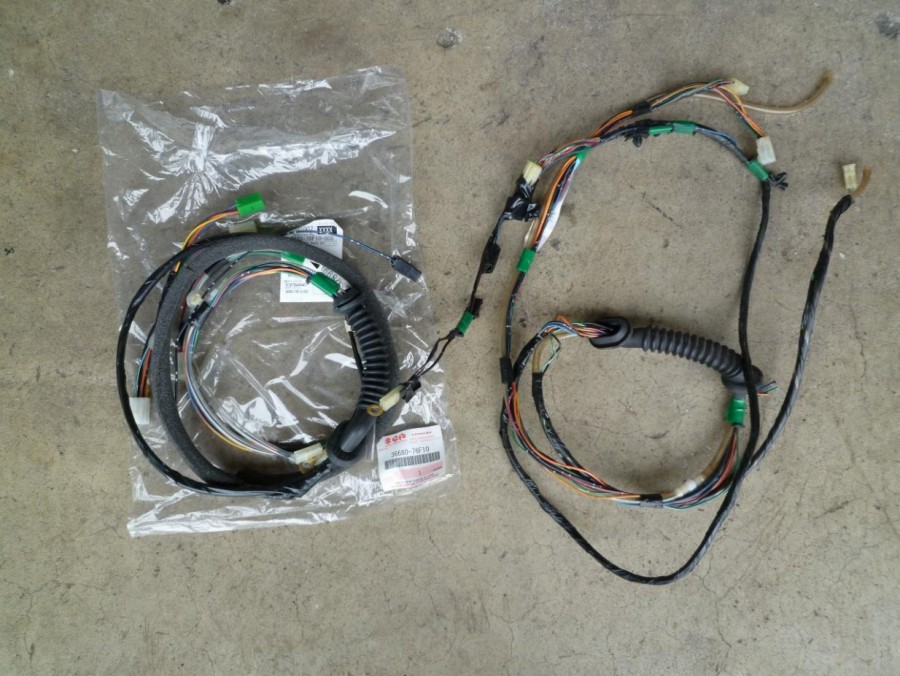

ホース付きのバックドアハーネスがメーカーに在庫が有りましたので、新品のハーネスを
オーダーして入荷したところです。

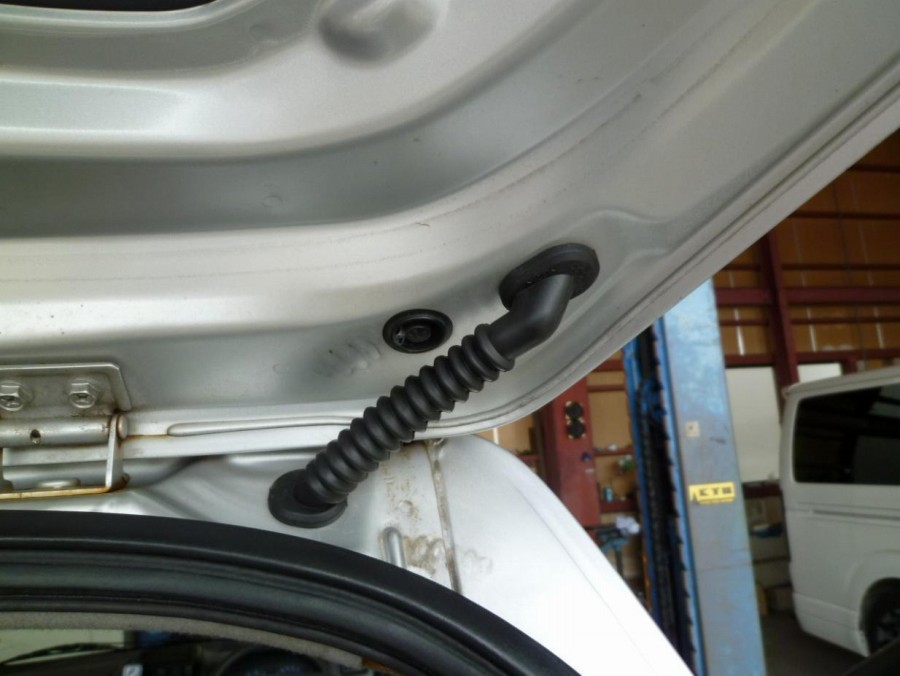

バックドアにハーネスを通して、保護チュウーブは確実に固定しました。

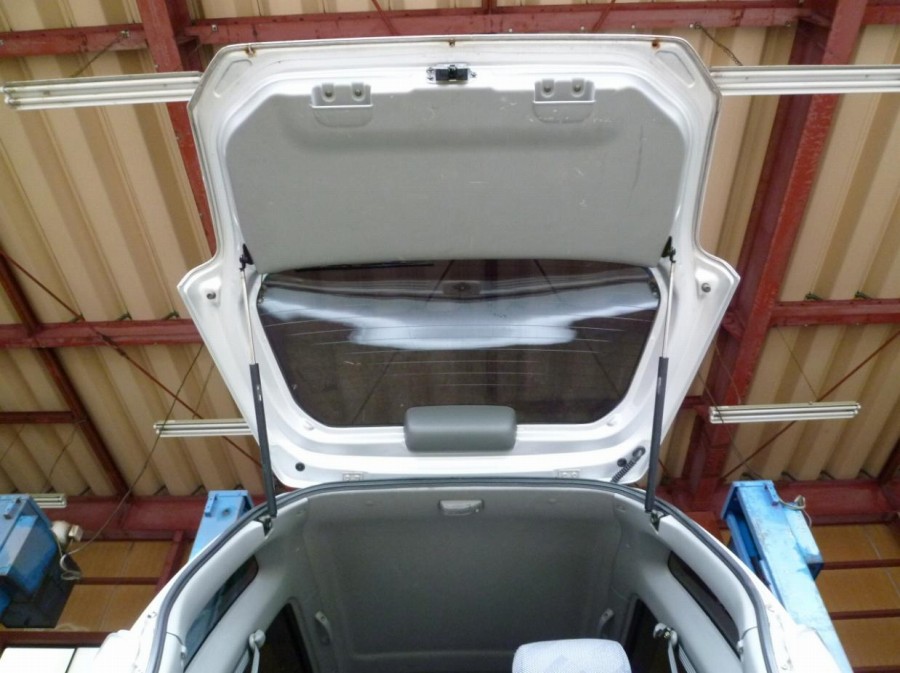

バックドア及び右リアトリムを組み付けて、電気の逆流修理は完成しました。
