社外バックカメラ 取り付け

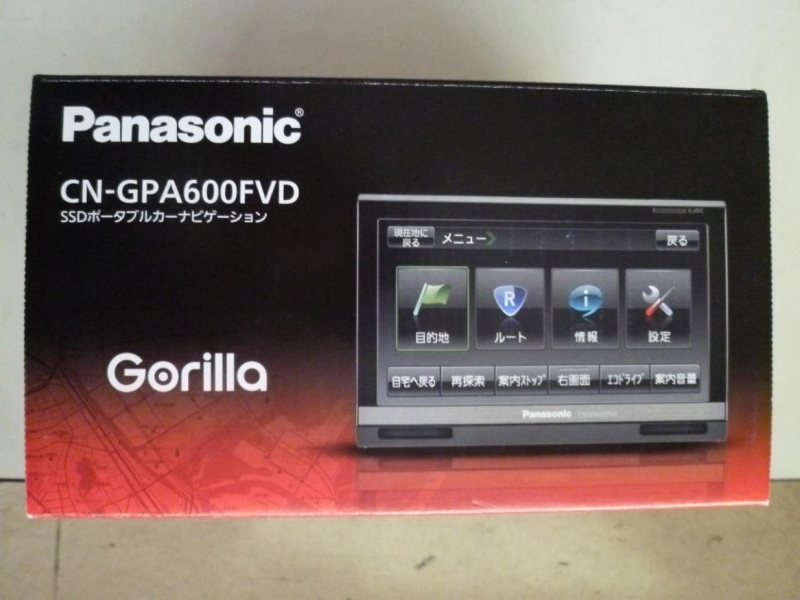

モビリオスパイク（ＧＫ２）に現在装着されている、社外カーナビです。

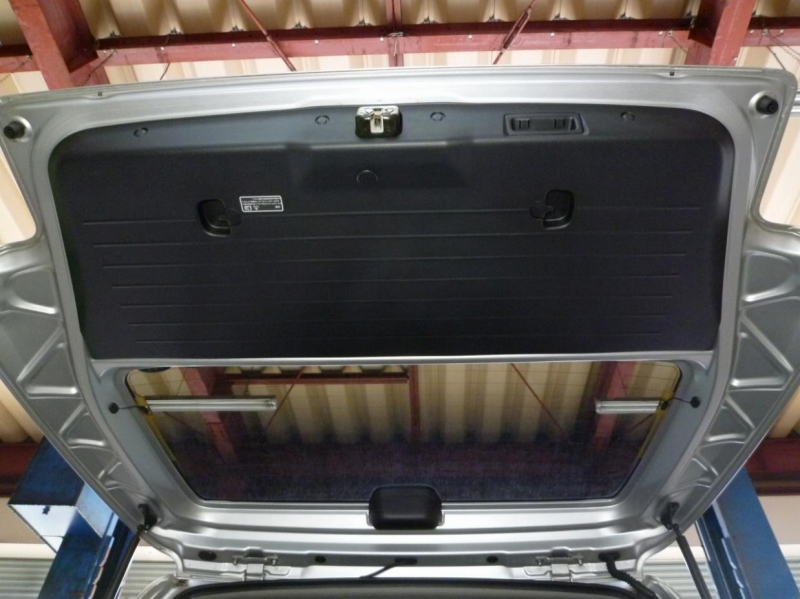

バックカメラを取り付けるには、バックドアの内張り（トリム）から外していきます。

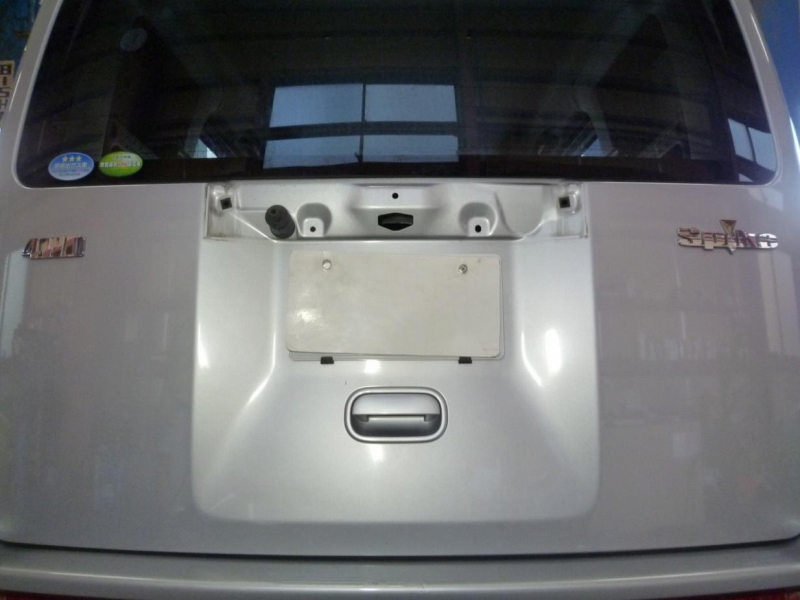

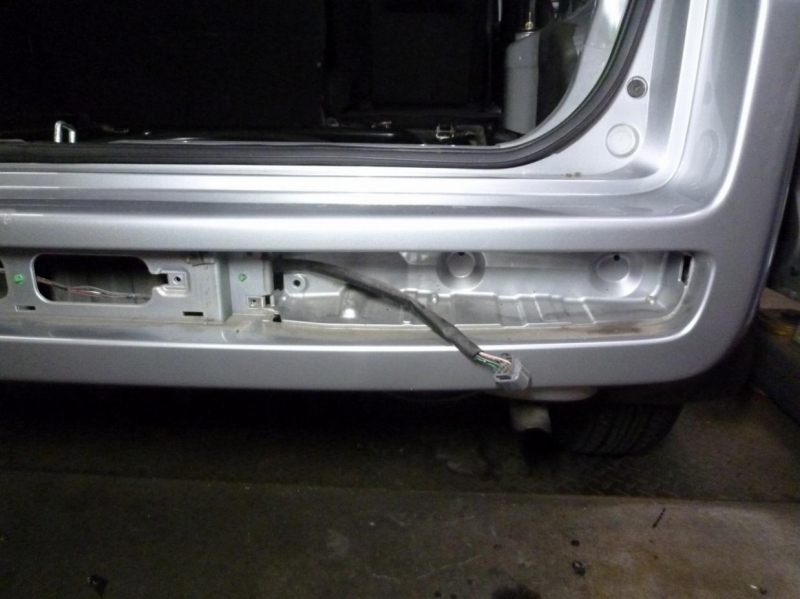

バックドアアウターハンドルを外し、バックカメラのケーブルを通す為のナンバーランプを
外します。

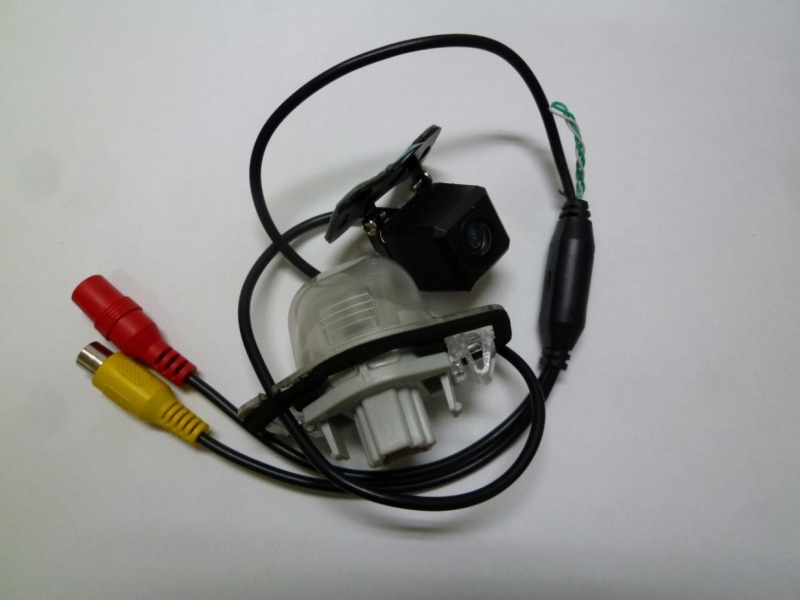

外したナンバーランプにバックカメラのケーブルを通します。

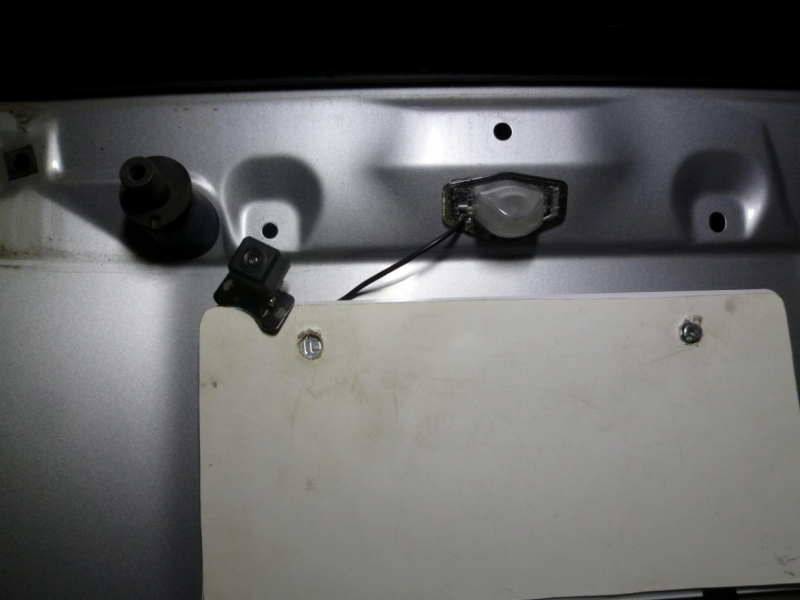

バックドアにナンバーランプの取り付けと、バックカメラのケーブルを通します。

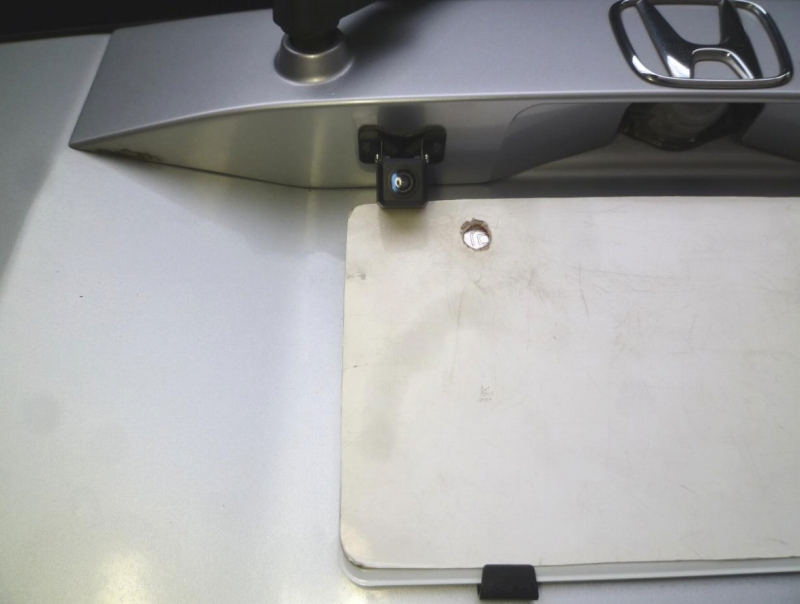

バックカメラ取り付け完了です。

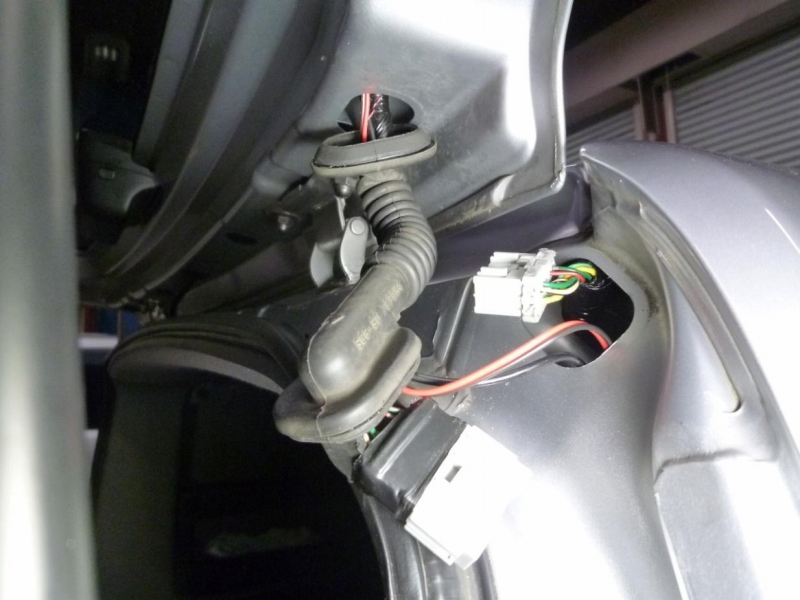

バックカメラの電源は、リアコンビネーションランプ来ているバックランプの電源側の配線に
結線します。

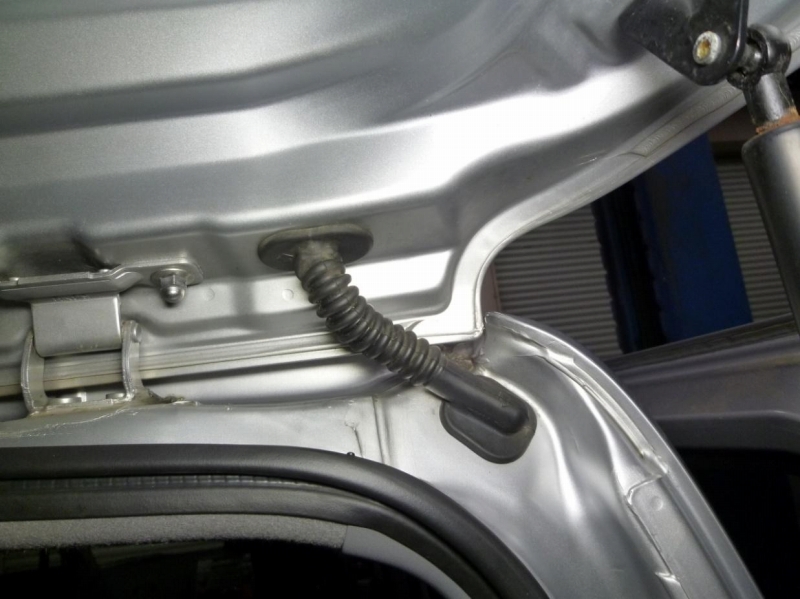

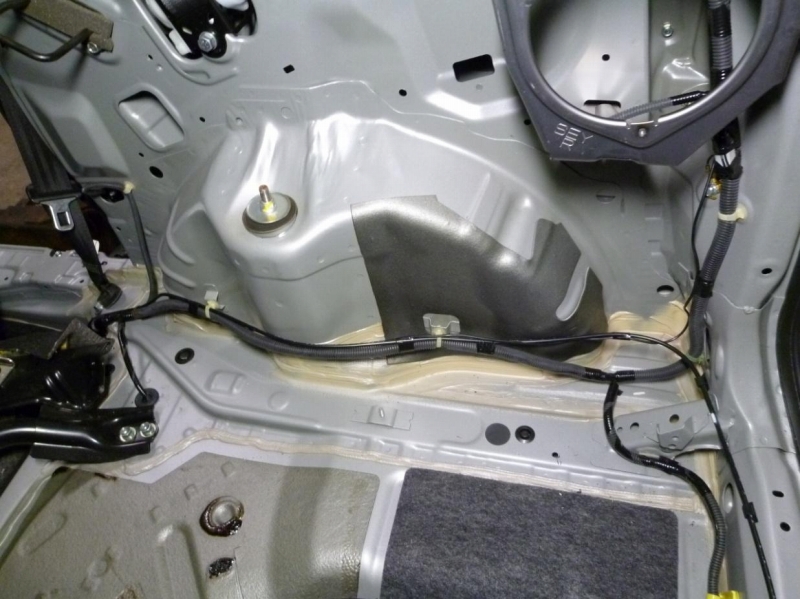

バックカメラのケーブル＆電源線を車両ハーネスと同じところうに通します。

バックカメラのケーブル＆電源線を通し終えたら、車両ハーネスの保護チューブを雨漏れが
しないように確実に車台に固定します。

室内の車両ハーネスに合わせてバックカメラのケーブル＆電源線を現在装着されている
カーナビまで、確実に結線していきます。

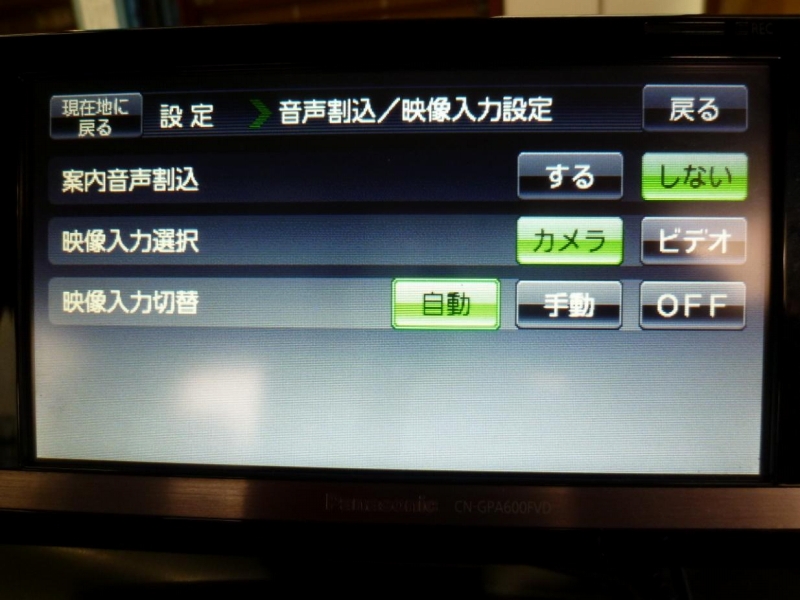

ナビ画面を操作して、バックカメラの設定をおこないます。

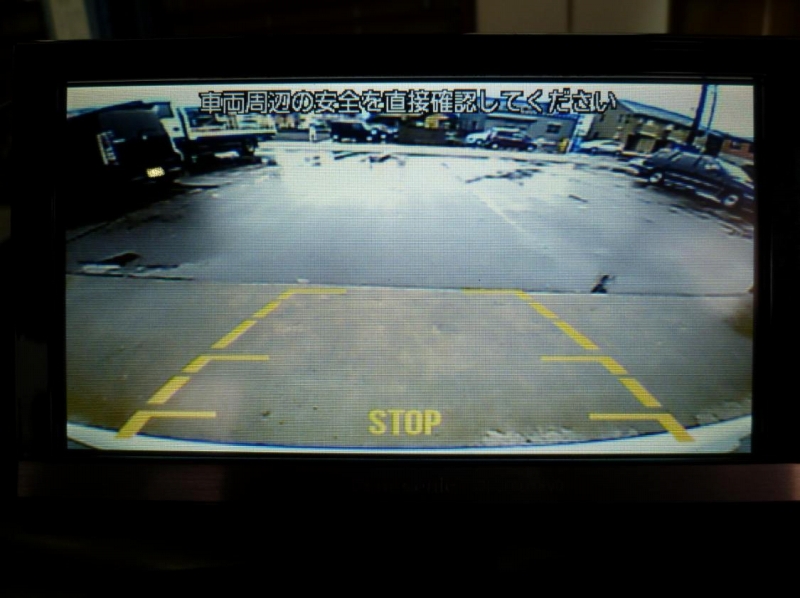

最後にバックカメラの角度調整と、画面切り替えがリバース連動になっている事を確認してホンダ モビリオスパイク（ＧＫ２）社外バックカメラ取り付けが完了しました。
